Baureihe MXH Mehrstufige Edelstahl Pumpen

Horizontale, mehrstufige Blockpumpen aus Chrom-Nickel- Stahl.
Kompakte und solide Ausführung, ohne hervorstehenden Flansch, mit einteiliger Antriebslaterne und Grundplatte. Einteiliges Topfgehäuse mit frontalem Saugstutzen über der Pumpenachse und radialem Druckstutzen nach oben. Verschlußschrauben zur Befüllung und Entleerung in der Mitte
der Pumpe, von allen Seiten zugänglich (wie auch der Klemmenkasten).
Pumpen mit Frequenzregelung (auf Anfrage)

Mehrstufige Pumpe aus Edelstahl Typ MXH

Einsatzgebiete
Zur Wasserversorgung und für reine Flüssigkeiten ohne abrasive Bestandteile, die für Chrom-Nickel-Stahl geeignet sind (Möglichkeit der Anpassung der Dichtungswerkstoffe, auf Anfrage). Universalpumpe, für das Haus, für zivile Einrichtungen, für die Industrie, für Gärten und zur Bewässerung.

Einsatzbedingungen
Mediumstemperatur von - 15 °C bis + 110 °C.
Raumtemperatur bis 40 °C.
Höchstzulässiger Pumpenenddruck: 8 bar.

Motor
2-poliger Induktionsmotor, 50 Hz (n = 2900 1/min).
MXH: dreiphasig (Drehstrom) 230/400 V ± 10% bis 3 kW; 400/690 V ± 10% von 3,7 bis 4 kW.
MXHM: einphasig (Wechselstrom) 230 V ± 10%, mit Thermoschalter. Anlaufkondensator im Klemmenkasten.
Isolationsklasse F.
Schutzart IP 54.
Motor geeignet für den Betrieb mit Frequenzumrichter von 1,1 kW.
Effizienzklasse IE3 für Drehstrommotoren ab 0,75 kW.
Ausführung nach EN 60034-1; EN 60034-30-1, EN 60335-1, EN 60335-2-41.

Sonderausführungen auf Anfrage
Andere Spannungen.
Frequenz 60 Hz.
Schutzart IP 55.
Andere Gleitringdichtung.
Pumpengehäuse-Dichtungsringe aus FPM.
Höhere oder niedrigere Mediums- oder Umgebungstemperaturen.
Motor geeignet für den Betrieb mit Frequenzumrichter bis 0,75 kW.


Werkstoffe

Teile-Benennung

MXH, MXHM

Pumpengehäuse
Stufengehäuse
Laufrad
Druckdeckel
Abstandshülse
Chrom-Nickel-Stahl 1.4301 EN 10088 (AISI 304)
Spaltring PTFE
Pumpenwelle
Verschlußschraube
Chrom-Nickel-Stahl 1.4305 EN 10088 (AISI 303)
Gleitringdichtung mit
Sitz nach (ISO 3069)
Al-Oxid, Hartkohle, EPDM
(Andere Werkstoffe auf Anfrage)

Kenndaten n ≈ 2900 1/min

3-phasig   230V 400V 1-phasig   230V P1 P2   Q
m³/h
0 1 1,5 2 2,5 3 3,5 4 4,25 4,8
 A    A    A    kW    kW    HP   I/min   0 16,6 25 33,3 41,6 50 58,3 66,6 70,8 80
 MXH202E   1,7 1  MXHM202E   2,3 0,5 0,33 0,45 H
(m)
22 20 18,5 17 15,3 13,4 11,4 9,3 8,2 5,6
 MXH203E   2,4 1,4  MXHM203E   3 0,65 0,45 0,6 33 31 29 27 24,5 21,7 18,6 15,5 13,8 9
 MXH204/A   2,8 1,6  MXHM204/A   4,2 0,9 0,55 0,75 45 42,5 40,4 37,5 34,5 30,8 26,7 22,4 20,1 14,8
 MXH205/B   3,5 2  MXHM205/A   5,4 1,2 0,75 1 57 53,5 50,5 47,5 43,5 39 34 28,5 25,8 19
 MXH206/C   4,7 2,7  MXHM206   7,4 1,5 1,1 1,5 68,5 65 61,5 58 53,5 48 43 36,5 33,5 25
P1 Max. Leistungsaufnahme. H Gesamtförderhöhe in m. Versuchsergebnisse mit sauberem und kaltem Wasser, ohne Gasgehalt.
P2 Motornennleistung. Toleranzen nach ISO 9906, Anhang A. Ein Sicherheitszuschlag von + 0,5 m auf dem NPSH-Wert ist erforderlich.


3-phasig   230V 400V 1-phasig   230V P1 P2   Q
m³/h
0 2,25 3 3,5 4 4,5 5 6 7 8
 A    A    A    kW    kW    HP    I/min   0 37,5 50 58,3 66,6 75 83,3 100 116 133
 MXH402E   2,4 1,4  MXHM402E   3 0,65 0,45 0,6 H
(m)
22,5 20 19 18,5 17,5 16 15 12,5 9,5 6
 MXH403/A   2,8 1,6  MXHM403/A   4,2 0,9 0,55 0,75 33 30 29 27,5 26 24,5 23 19,5 15 9,5
 MXH404/B   3,5 2  MXHM404/A   5,4 1,2 0,75 1 44,5 40,5 38 36,5 35 33 31 26 20 12,5
 MXH405/C   4,7 2,7  MXHM405 7,4 1,5 1,1 1,5 56,5 52 50 47,5 45,5 43 40 33,5 26 16,5
 MXH406/A 6,2 3,6  MXHM406 9,2 2 1,5 2 68,5 63 60 58 56 53,5 51 44 35 23
P1 Max. Leistungsaufnahme. H Gesamtförderhöhe in m. Versuchsergebnisse mit sauberem und kaltem Wasser, ohne Gasgehalt.
P2 Motornennleistung. Toleranzen nach ISO 9906, Anhang A. Ein Sicherheitszuschlag von + 0,5 m auf dem NPSH-Wert ist erforderlich.



3-phasig   230V 400V 1-phasig   230V P1 P2   Q
m³/h
0 5 6 7 8 9 10 11 12 13
 A    A    A    kW    kW    HP    I/min   0 83,3 100 116 133 150 166 183 200 216
 MXH802/B   3,5 2  MXHM802/A   5,4 1,2 0,75 1 H
(m)
22,5 20,5 20 19 18 16,5 15 13 11 8,5
 MXH803/A 5 2,9  MXHM803   7,4 1,5 1,1 1,5 36 32 30,5 29 27,5 25,5 23 20 17 14
 MXH804/A 6,2 3,6  MXHM804   9,2 2 1,5 2 48 42,5 41 39 37 34,5 32 28 24 19,5
 MXH805/B   7,5 4,3  MXHM805 11,2   2,5 1,8 2,5 60 54 52 49,5 47 43,5 39,5 35 29,5 24
P1 Max. Leistungsaufnahme. H Gesamtförderhöhe in m. Versuchsergebnisse mit sauberem und kaltem Wasser, ohne Gasgehalt.
P2 Motornennleistung. Toleranzen nach ISO 9906, Anhang A. Ein Sicherheitszuschlag von + 0,5 m auf dem NPSH-Wert ist erforderlich.



3-phasig   230V 400V P2   Q
m³/h
0 5 8 11 14 16 18 20 22 25
 A    A    kW    HP    I/min   0 83,3 133 183 233 266 300 333 366 416
 MXH 1602/A 6,2 3,6 1,5 2 H
(m)
24 23 21,7 20,5 18,8 17,5 15,8 14 11,5 6,5
 MXH 1603/B   7,5 4,3 1,8 2,5 36 34 31,8 29,5 26,8 24,8 22,4 19,2 15,3 8,8
 MXH 1604/A   11,5 6,6 3 4 48 46,5 44,5 41,5 38 36 33 29 23 14
 MXH 1605/B      9,6 3,7 5 60 57,5 55 51,5 48 45 42 37,5 31,5 19
 MXH 1606/B      9,6 4 5,5 71 68 65 61 56 53 49 44 36 22
P1 Max. Leistungsaufnahme. H Gesamtförderhöhe in m. Versuchsergebnisse mit sauberem und kaltem Wasser, ohne Gasgehalt.
P2 Motornennleistung. Toleranzen nach ISO 9906, Anhang A. Ein Sicherheitszuschlag von + 0,5 m auf dem NPSH-Wert ist erforderlich.

Abmessung und Gewicht

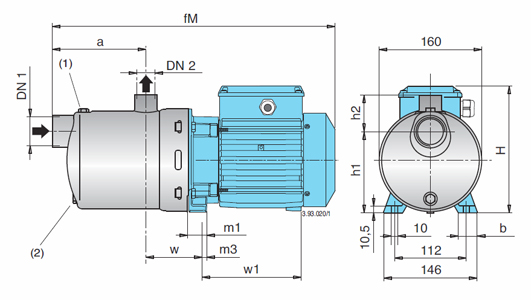

Edelstahl Kreiselpumpe MXH 2, 4, 8 Abmessungen

 TYP   DN1 DN2  mm    kg
ISO 228  fM   a H w1 MXH   MXHM
MXH 202E - MXHM 202E  G 1¼  G1   331 94 176 98,5 6,8 6,9
MXH 203E - MXHM 203E  G 1¼  G1   331 94 176 98,5 7,6 7,7
MXH 204/A - MXHM 204/A  G 1¼  G1   381 118 193 112 10 11
MXH 205/B - MXHM 205/A  G 1¼  G1   405 142 193 112 12,3 12,5
MXH 402E - MXHM 402E  G 1¼  G1   331 94 176 98,5 7,6 7,7
MXH 403/A - MXHM 403/A  G 1¼  G1   357 94 193 112 9,3 10,3
MXH 404/B - MXHM 404/A  G 1¼  G1   381 118 193 112 10,8 11,8
MXH 802/B - MXHM 802/A  G 1½  G1   381 118 193 112 11,4 11,6


Edelstahl Kreiselpumpe MXH 206, 4, 8, 16 Abmessungen

 TYP   DN1 DN2  mm   kg
ISO 228  fM   a w H h1 h2 m1 m3 b w1 MXH   MXHM
MXH 206/C - MXHM 206  G 1¼  G1   500 166 88 210 127 57 31 10 30,5 167 18,5 18,6
MXH 405/C - MXHM 405  G 1¼  G1   476 142 88 210 127 57 31 10 30,5 167 18 18
MXH 406/A - MXHM 406  G 1¼  G1   500 166 88 210 127 57 31 10 30,5 167 19,5 20,5
MXH 803/A - MXHM 803  G 1½  G1   452 118 88 210 127 57 31 10 30,5 167 15,8 16,9
MXH 804/A - MXHM 804  G 1½  G1   482 148 88 210 127 57 31 10 30,5 167 18,2 19,2
MXH 805/B - MXHM 805  G 1½  G1   552 178 88 210 127 57 31 10 30,5 207 21,4 22,4
MXH 1602/A  G2    G 1½ 476 128 101 210 117 70 31 10 30,5 167 18,2 -
MXH 1603/B  G2    G 1½ 516 128 101 210 117 70 31 10 30,5 207 20,8 -
MXH 1604/A  G2    G 1½ 612 166 113 235 132 70 44 12 38 232 33,8 -
MXH 1605/B  G2    G 1½ 650 203 113 235 132 70 44 12 38 232 35,5 -
MXH 1606/B  G2    G 1½ 687 241 113 235 132 70 44 12 38 232 36,4 -
