Baureihe SPV Eintauchpumpen mit offenem Laufrad

Eintauchpumpe in Blockbauweise. Motor in Trockenaufstellung und Pumpengehäuse von dem zu fördernden Medium überflutet.
Laufrad: offen




Download PDF Datenblatt Download Eintauchpumpe TYP SPV

Eintauchpumpen Tankpumpe Behälterpumpe mir offenem Laufrad Typ SPV

Einsatzgebiete
Zur Förderung von Flüssigkeiten in Reinigungsanlagen, Emulsionen und Kühlschmierstoffen. Mit Festkörpern von maximal 5 mm Korngröße. Zur Wasserentsorgung von Sammelbecken oder Gruben. Für Zivil- und Industrieeinsatz. Für Flüssigkeiten ohne abrasive Bestandteile die die Pumpenwerkstoffe nicht angreifen

Einsatzbedingungen
Mediumstemperatur -20°C bis +70°C
Umgebungstemperatur max. 40 °C.
Höchstzulässiger Pumpenenddruck 3 bar.
Max. Korngröße 4 mm, max. kinem. Viskosität 20 mm²/s

Motor
2- poliger Induktionsmotor, 50 Hz. (n=2850 1/min) 230 / 400 V, 50 Hz. nach EN 60034
Schutzart IP 55, Isolationsklasse F

Sonderausführungen auf Anfrage
Andere Spannungen. Frequenz 60 Hz.


Werkstoffe

Teile-Benennung SP auf Anfrage
Pumpengehäuse Valox PBT -
Pumpendeckel

Valox PBT

-
Laufrad
Valox PBT -
Welle Stahl C40 AISI 420

Kenndaten n ≈ 2900 1/min

Typ kW H = Förderhöhe in m
in. nom. 0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5 5,5 6
P1 P2 Q = Förderleistung l/min
SPV 12 0,15 0,07 56 52 48 43 38 33 27 21 13 6
SPV 18 0,17 0,09 65 61 57 53 48 43 38 32 26 19 12 2
SPV 25 0,26 0,18 72 68 65 62 57 53 49 43 37 31 23 12
SPV 33 0,36 0,25 75 72 68 65 61 56 52 46 41 35 27 18 7
Typ kW H = Förderhöhe in m
in. nom. 0 1 2 3 4 5 6 7 8 9 10 12 13
P1 P2 Q = Förderleistung l/min
SPV 50 1 0,75 263 250 238 226 213 198 182 164 147 127 103 43
SPV 75 1,2 0,9 275 264 252 240 226 213 198 182 165 146 125 75
SPV 100 1,01 0,75 280 269 258 246 233 220 206 192 176 159 139 89 15
SPV 150 1,41 1,1 300 290 279 267 253 238 225 210 195 179 160 112 36

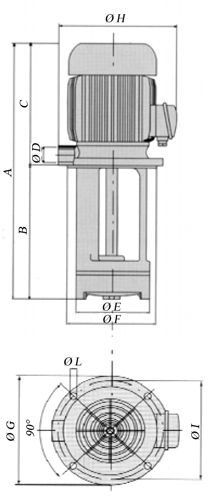

Abmessung und Gewicht

Behälterpumpe Baureihe SPV Abmessungen
Typ Abmessungen (mm) Gewicht
A B C Ø D Ø E Ø F G H Ø I Ø L kg
SPV 12 255 90 T 165 ¾" 98 100 130 151 115 7
(n.4)
2,8
285 120 T 2,9
335 170 T 2,9
385 220 T 3
435 270 T 3,1
515 350 3,3
SPV 18 255 90 T 165 ¾" 98 100 130 151 115 7
(n.4)
2,8
285 120 T 2,9
335 170 T 3
385 220 T 3,1
435 270 T 3,2
515 350 3,3
SPV 25 300 90 T 210 ¾" 98 100 130 170 115 7
(n.4)
4,3
330 120 T 4,4
380 170 T 4,5
430 220 T 4,6
480 270 T 4,7
560 350 4,8
SPV 33 300 90 T 210 ¾" 98 100 130 170 115 7
(n.4)
4,8
330 120T 4,9
380 170 T 5
430 220 T 5,1
480 270 T 5,2
560 350 5,3
SPV 50 460 200 T 260 1¼" 138 140 180 215 160 7
(n.4)
7,7
530 270 T 8,3
610 350 8,9
SPV 75 460 200 T 250 1¼" 138 140 180 215 160 7
(n.4)
8,7
530 270 T 9,2
610 350 9,9
SPV 100 500 200 T 300 1¼" 138 140 180 230 160 9
(n.4)
10,5
570 270 T 11
650 350 11,7
SPV 150 500 200 T 300 1¼" 138 140 180 230 160 9
(n.4)
11,8
570 270 T 12,3
650 350 13

Installationschema

Behälterpumpe Einbauschema Typ SPV

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.
