Anwendungen
• Umkehrosmose, Filteranlagen, Ultrafiltration
• Waschanlagen allgemein, Teilewaschanlagen, Entfettungsanlagen (Metallbearbeitung), Spülanlagen (Großküchen, Getränkeindustrie)
• Wasserförderung, Druckerhöhung allgemein, Druckerhöhung in Wohn- und Geschäftsgebäuden
• Beregnungssysteme, Bewässerungstechnik
Konstruktionsmerkmale
Pumpe
Die SV-Pumpe ist eine nicht selbstansaugende, mehrstufige vertikale Pumpe mit einem Standard-Normmotor. Die Hydraulikeinheit ist mit Zugstangen zwischen dem Kopfstück und dem Pumpenfuß verspannt.
Das Pumpengehäuse ist in verschiedenen Ausführungen und mit unterschiedlichen Anschlüssen erhältlich.
• Fördermenge: bis 160 m³/h
• Förderhöhe: bis 330 m
• Temperatur des Fördermediums: -30° C bis +120° C Standard
• max. Betriebsdruck:
- 1, 3, 5, 10, 15, 22 SV mit Ovalflansch: 16 bar (PN 16)
- 1, 3, 5, 10, 15, 22 mit Rundflansch oder Victaulic®- ,Clamp- oder DIN11851- Anschluss: 25 bar (PN 25)
- 33, 46 SV: 16, 25, 40 br (PN 16, PN 25 oder PN 40)
- 66, 92, 125: 16 oder 25 bar (PN 16 oder PN 25)
- Hochdruckvariante bis 40 bar auf Anfrage
• geprüft gemäß ISO 9906 - Anhang A.
• Drehrichtung im Uhrzeigersinn (Pumpe von oben betrachtet, Pfeilmarkierung auf dem Pumpengehäuse und der Kupplung)
Motor
• geschlossener, oberflächengekühlter Drehstrom-Normmotor.
• Standardmäßig ausgestattet mit IE2-Motoren entsprechend EU-Richtlinie (EC) Nr. 640/2009
• Schutzart: IP 55
• Isolationsklasse: 155 (F)
• Leistungen gemäß EN 60034-1
• Standardspannung:
- Wechselstrom: 220-240 V, 50 Hz.
- Drehstrom: 220-240/380-415 V, 50 Hz für Leistungen bis 3 kW. 380-415/660-690 V, 50 Hz für Leistungen über 3 kW.

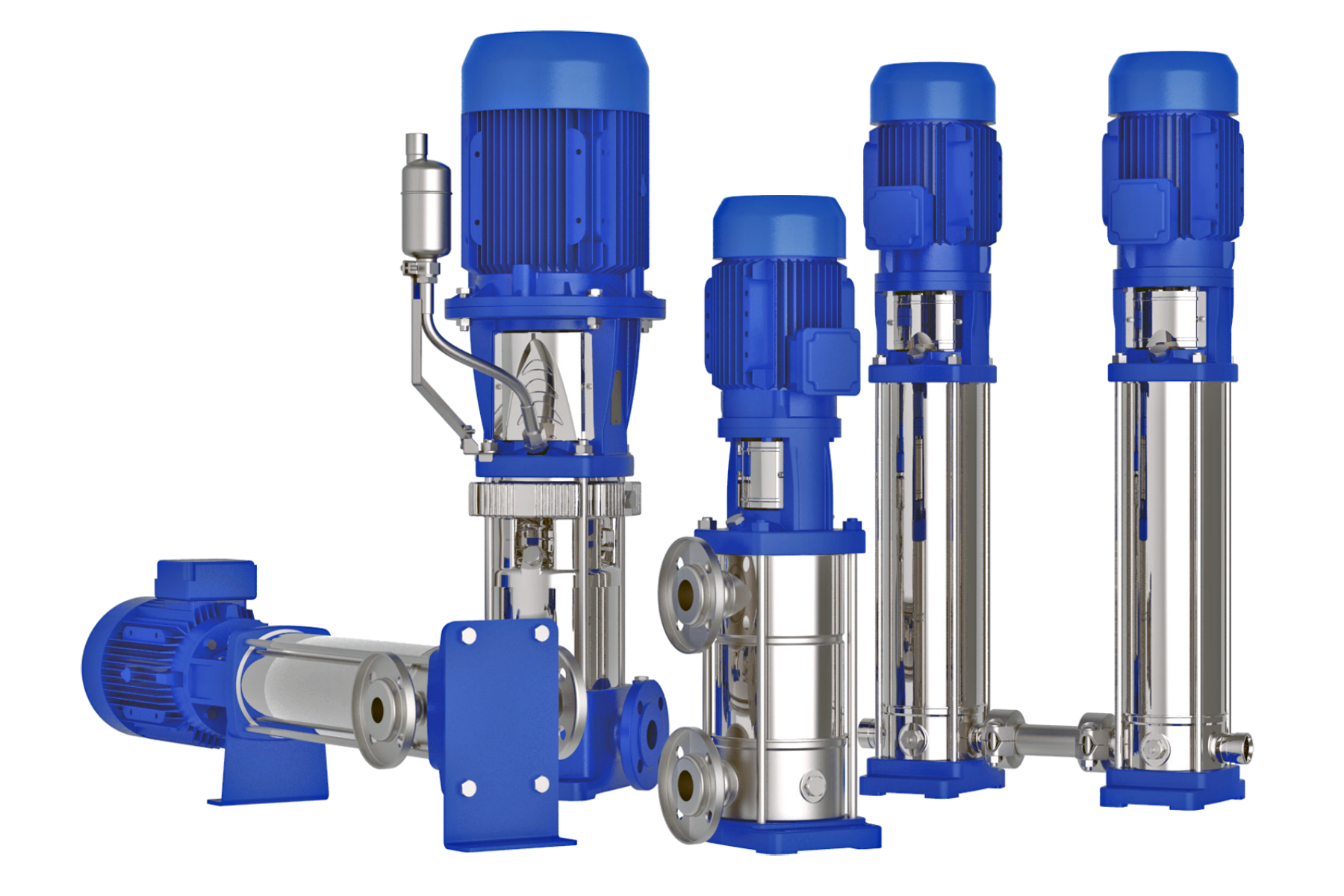

Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN F, T, R | VERSIONEN N, V, C, K |
Pumpengehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Laufrad | ||
Diffusor und Diffusordeckel | ||
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
|
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Pumpenfußplatte | Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) | |
Kupplung | ||
Dichtungsgehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und Abstandhalter | ||
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
Zugstangen | Edelstahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Schleißring | Technopolymer PPS |
Pumpentyp | Nennleistung | Q=Fördermenge | |||||||
l/min 0 | 12 | 20 | 25 | 30 | 35 | 40 | |||
m³/h 0 | 0,7 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | |||||||
1SV02 | 0,37 | 0,5 | 12,2 | 12,2 | 11,5 | 10,7 | 9,5 | 7,9 | 6 |
1SV03 | 0,37 | 0,5 | 18 | 18 | 17 | 15,7 | 13,8 | 11,4 | 8,4 |
1SV04 | 0,37 | 0,5 | 23,7 | 23,5 | 22,1 | 20,4 | 17,9 | 14,6 | 10,6 |
1SV05 | 0,37 | 0,5 | 29,3 | 28,9 | 27 | 24,8 | 21,6 | 17,4 | 12,5 |
1SV06 | 0,37 | 0,5 | 34,8 | 34,2 | 31,7 | 28,9 | 25 | 20 | 14 |
1SV07 | 0,37 | 0,5 | 40,2 | 39,2 | 36,1 | 32,7 | 28,1 | 22,2 | 15,2 |
1SV08 | 0,55 | 0,75 | 48,1 | 47,9 | 45,2 | 41,8 | 36,8 | 30,4 | 22,4 |
1SV09 | 0,55 | 0,75 | 53,7 | 53,4 | 50,4 | 46,4 | 40,8 | 33,5 | 24,6 |
1SV10 | 0,55 | 0,75 | 59,4 | 59 | 55,5 | 51 | 44,7 | 36,6 | 26,6 |
1SV11 | 0,55 | 0,75 | 65,1 | 64,5 | 60,4 | 55,5 | 48,5 | 39,5 | 28,5 |
1SV12 | 0,75 | 1 | 73,3 | 73,1 | 69,3 | 64,3 | 57,1 | 47,6 | 35,7 |
1SV13 | 0,75 | 1 | 79,2 | 78,9 | 74,8 | 69,4 | 61,6 | 51,2 | 38,2 |
1SV15 | 0,75 | 1 | 90,9 | 90,5 | 85,6 | 79,3 | 70,1 | 58,1 | 43,1 |
1SV17 | 1,1 | 1,5 | 105,2 | 104,9 | 100 | 93,1 | 82,6 | 68,6 | 51,2 |
1SV19 | 1,1 | 1,5 | 117 | 116,7 | 111 | 103,2 | 91,5 | 75,8 | 56,3 |
1SV22 | 1,1 | 1,5 | 134,6 | 134,1 | 127,4 | 118,1 | 104,4 | 86,1 | 63,5 |
1SV25 | 1,5 | 2 | 152,6 | 152,4 | 145,5 | 135,4 | 120 | 99,1 | 72,7 |
1SV27 | 1,5 | 2 | 164,3 | 164 | 156,4 | 145,4 | 128,8 | 106,1 | 77,5 |
1SV30 | 1,5 | 2 | 181,7 | 181,3 | 172,6 | 160,1 | 141,2 | 115,7 | 83,9 |
1SV32 | 2,2 | 3 | 197,2 | 197,1 | 188,4 | 175,8 | 156,5 | 130 | 96,3 |
1SV34 | 2,2 | 3 | 209,2 | 208,9 | 199,8 | 186,3 | 165,5 | 137,1 | 101,2 |
1SV37 | 2,2 | 3 | 225,9 | 224,9 | 216,1 | 201,9 | 179,3 | 148,1 | 108,7 |
Pumpentyp | Motor | Abmessungen | Gewicht (kg) | |||||||||||||
L1 | L2 | L3 | L4 | L5 | L6 | M | D1 | D2 | Hydraulik | Pumpe mit Motor |
||||||
kW | Baugrösse | 1-ph | 3-ph | 1-ph | 3-ph | 1-ph | 3-ph | |||||||||
1SV02 | 0,37 | 71 | 278 | 209 | 209 | - | - | 253 | 253 | 111 | 111 | 120 | 120 | 105 | 8,3 | 13 |
1SV03 | 0,37 | 71 | 278 | 209 | 209 | - | - | 253 | 253 | 111 | 111 | 120 | 120 | 105 | 8,6 | 13,4 |
1SV04 | 0,37 | 71 | 298 | 209 | 209 | - | - | 273 | 273 | 111 | 111 | 120 | 120 | 105 | 9 | 13,8 |
1SV05 | 0,37 | 71 | 318 | 209 | 209 | - | - | 293 | 293 | 111 | 111 | 120 | 120 | 105 | 9,4 | 14,2 |
1SV06 | 0,37 | 71 | 338 | 209 | 209 | - | - | 313 | 313 | 111 | 111 | 120 | 120 | 105 | 9,8 | 14,6 |
1SV07 | 0,37 | 71 | 358 | 209 | 209 | 358 | 207 | 333 | 333 | 111 | 111 | 120 | 120 | 105 | 10,2 | 14,9 |
1SV08 | 0,55 | 71 | 378 | 231 | 231 | 378 | 227 | 353 | 353 | 121 | 121 | 140 | 140 | 105 | 10,5 | 15,2 |
1SV09 | 0,55 | 71 | 398 | 231 | 231 | 398 | 247 | 373 | 373 | 121 | 121 | 140 | 140 | 105 | 10,9 | 15,6 |
1SV10 | 0,55 | 71 | 418 | 231 | 231 | 418 | 267 | 393 | 393 | 121 | 121 | 140 | 140 | 105 | 11,3 | 16 |
1SV11 | 0,55 | 71 | 438 | 231 | 231 | 438 | 287 | 413 | 413 | 121 | 121 | 140 | 140 | 105 | 11,7 | 16,4 |
1SV12 | 0,75 | 80 | 468 | 226 | 263 | 468 | 307 | 443 | 443 | 121 | 129 | 140 | 155 | 120 | 12,7 | 23,7 |
1SV13 | 0,75 | 80 | 488 | 226 | 263 | 488 | 327 | 463 | 463 | 121 | 129 | 140 | 155 | 120 | 13,1 | 24,1 |
1SV15 | 0,75 | 80 | 528 | 226 | 263 | 528 | 367 | 503 | 503 | 121 | 129 | 140 | 155 | 120 | 13,9 | 25 |
1SV17 | 1,1 | 80 | 568 | 263 | 263 | 568 | 407 | 543 | 543 | 137 | 129 | 155 | 155 | 120 | 14,7 | 28 |
1SV19 | 1,1 | 80 | 608 | 263 | 263 | 608 | 447 | 583 | 583 | 137 | 129 | 155 | 155 | 120 | 15,5 | 28,8 |
1SV22 | 1,1 | 80 | 668 | 263 | 263 | 668 | 507 | 643 | 643 | 137 | 129 | 155 | 155 | 120 | 16,7 | 30 |
1SV25 | 1,5 | 90 | 738 | 263 | 268 | 738 | 567 | 713 | 713 | 137 | 137 | 155 | 178 | 140 | 18,7 | 33 |
1SV27 | 1,5 | 90 | 778 | 263 | 268 | 778 | 607 | - | 753 | 137 | 137 | 155 | 178 | 140 | 19,5 | 34 |
1SV30 | 1,5 | 90 | 838 | 263 | 268 | 838 | 667 | - | 813 | 137 | 137 | 155 | 178 | 140 | 20,7 | 35 |
1SV32 | 2,2 | 90 | 878 | 298 | 268 | 878 | 707 | - | 853 | 151 | 137 | 174 | 178 | 140 | 21,5 | 37 |
1SV34 | 2,2 | 90 | 918 | 298 | 268 | 918 | 747 | - | 893 | 151 | 137 | 174 | 178 | 140 | 22,3 | 38 |
1SV37 | 2,2 | 90 | 978 | 298 | 268 | 978 | 807 | - | 953 | 151 | 137 | 174 | 178 | 140 | 23,5 | 39 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN F, T, R | VERSIONEN N, V, C, K |
Pumpengehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Laufrad | ||
Diffusor und Diffusordeckel | ||
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
|
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Pumpenfußplatte | Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) | |
Kupplung | ||
Dichtungsgehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und Abstandhalter | ||
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
Zugstangen | Edelstahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Schleißring | Technopolymer PPS |
Pumpentyp | Nennleistung | Q=Fördermenge | ||||||||||
l/min 0 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | 73 | |||
m³/h 0 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 2,7 | 3 | 3,6 | 4,4 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | ||||||||||
3SV02 | 0,37 | 0,5 | 14,9 | 14,5 | 14,3 | 14 | 13,5 | 13 | 12,4 | 11,7 | 9,8 | 6,5 |
3SV03 | 0,37 | 0,5 | 22 | 21,2 | 20,8 | 20,3 | 19,6 | 18,7 | 17,7 | 16,6 | 13,7 | 8,6 |
3SV04 | 0,37 | 0,5 | 28,9 | 27,7 | 27,1 | 26,2 | 25,2 | 23,9 | 22,5 | 20,8 | 16,8 | 10,1 |
3SV05 | 0,55 | 0,75 | 37,2 | 36,4 | 35,8 | 35 | 33,9 | 32,6 | 31,1 | 29,2 | 24,5 | 16,2 |
3SV06 | 0,55 | 0,75 | 44,4 | 43,4 | 42,6 | 41,6 | 40,2 | 38,6 | 36,6 | 34,3 | 28,5 | 18,5 |
3SV07 | 0,75 | 1 | 52,5 | 51,8 | 51 | 50 | 48,7 | 47 | 45 | 42,5 | 36,1 | 24,6 |
3SV08 | 0,75 | 1 | 60 | 59,1 | 58,2 | 57 | 55,4 | 53,4 | 51 | 48,1 | 40,7 | 27,5 |
3SV09 | 1,1 | 1,5 | 67,7 | 66,8 | 65,8 | 64,5 | 62,8 | 60,6 | 57,9 | 54,6 | 46,4 | 31,6 |
3SV10 | 1,1 | 1,5 | 75 | 73,8 | 72,7 | 71,3 | 69,3 | 66,9 | 63,8 | 60,2 | 51 | 34,5 |
3SV11 | 1,1 | 1,5 | 82,3 | 81 | 79,7 | 78 | 75,8 | 73,1 | 69,7 | 65,7 | 55,5 | 37,4 |
3SV12 | 1,1 | 1,5 | 89,6 | 87,8 | 86,4 | 84,5 | 82,1 | 79,1 | 75,5 | 71,1 | 59,9 | 40,1 |
3SV13 | 1,5 | 2 | 98,1 | 96,7 | 95,4 | 93,5 | 91 | 87,8 | 83,9 | 79,2 | 67,2 | 45,6 |
3SV14 | 1,5 | 2 | 105,6 | 104,1 | 102,5 | 100,4 | 97,7 | 94,2 | 89,9 | 84,8 | 71,8 | 48,5 |
3SV16 | 1,5 | 2 | 119,9 | 117,8 | 116,1 | 113,6 | 110,5 | 106,5 | 101,6 | 95,8 | 80,9 | 54,2 |
3SV19 | 2,2 | 3 | 144,3 | 142,3 | 140,3 | 137,5 | 133,9 | 129,2 | 123,5 | 116,7 | 99,1 | 67,6 |
3SV21 | 2,2 | 3 | 159,3 | 156,9 | 154,6 | 151,4 | 147,3 | 142,1 | 135,7 | 128 | 108,5 | 73,6 |
3SV23 | 2,2 | 3 | 174 | 171,1 | 168,5 | 165 | 160,4 | 154,7 | 147,6 | 139,2 | 117,7 | 79,4 |
3SV25 | 2,2 | 3 | 188,5 | 186,1 | 183,3 | 179,3 | 174,1 | 167,6 | 159,7 | 150,3 | 126,6 | 84,8 |
3SV27 | 3 | 4 | 204,4 | 201,7 | 198,8 | 194,7 | 189,4 | 182,7 | 174,4 | 164,5 | 139,4 | 94,4 |
3SV29 | 3 | 4 | 219,3 | 216 | 212,8 | 208,3 | 202,6 | 195,3 | 186,4 | 175,7 | 148,6 | 100,2 |
3SV31 | 3 | 4 | 233,8 | 230,3 | 226,8 | 222 | 215,7 | 207,8 | 198,2 | 186,7 | 157,6 | 106 |
3SV33 | 3 | 4 | 248,5 | 245,3 | 241,5 | 236,2 | 229,3 | 220,7 | 210,2 | 197,7 | 166,3 | 111,2 |
Pumpentyp | Motor | Abmessungen | Gewicht (kg) | |||||||||||||
L1 | L2 | L3 | L4 | L5 | L6 | M | D1 | D2 | Hydraulik | Pumpe mit Motor |
||||||
kW | Baugrösse | 1-ph | 3-ph | 1-ph | 3-ph | 1-ph | 3-ph | |||||||||
3SV02 | 0,37 | 71 | 278 | 209 | 209 | - | - | 253 | 253 | 111 | 111 | 120 | 120 | 105 | 8 | 12,8 |
3SV03 | 0,37 | 71 | 278 | 209 | 209 | - | - | 253 | 253 | 111 | 111 | 120 | 120 | 105 | 8,4 | 13,2 |
3SV04 | 0,37 | 71 | 298 | 209 | 209 | - | - | 273 | 273 | 111 | 111 | 120 | 120 | 105 | 8,8 | 13,6 |
3SV05 | 0,55 | 71 | 318 | 231 | 231 | - | - | 293 | 293 | 121 | 121 | 140 | 140 | 105 | 9,2 | 14 |
3SV06 | 0,55 | 71 | 338 | 231 | 231 | - | - | 313 | 313 | 121 | 121 | 140 | 140 | 105 | 9,7 | 16,4 |
3SV07 | 0,75 | 80 | 368 | 226 | 263 | 368 | 207 | 343 | 343 | 121 | 129 | 140 | 155 | 120 | 10,9 | 16,8 |
3SV08 | 0,75 | 80 | 388 | 226 | 263 | 388 | 227 | 363 | 363 | 121 | 129 | 140 | 155 | 120 | 11,3 | 21,9 |
3SV09 | 1,1 | 80 | 408 | 263 | 263 | 408 | 247 | 383 | 383 | 137 | 129 | 155 | 155 | 120 | 11,7 | 24,4 |
3SV10 | 1,1 | 80 | 428 | 263 | 263 | 428 | 267 | 403 | 403 | 137 | 129 | 155 | 155 | 120 | 12,1 | 24,8 |
3SV11 | 1,1 | 80 | 448 | 263 | 263 | 448 | 287 | 423 | 423 | 137 | 129 | 155 | 155 | 120 | 12,5 | 25,2 |
3SV12 | 1,1 | 80 | 468 | 263 | 263 | 468 | 307 | 443 | 443 | 137 | 129 | 155 | 155 | 120 | 13,3 | 25,6 |
3SV13 | 1,5 | 90 | 498 | 263 | 268 | 498 | 327 | 473 | 473 | 137 | 137 | 155 | 178 | 140 | 14 | 28 |
3SV14 | 1,5 | 90 | 518 | 263 | 268 | 518 | 347 | 493 | 493 | 137 | 137 | 155 | 178 | 140 | 14,4 | 28,5 |
3SV16 | 1,5 | 90 | 558 | 263 | 268 | 558 | 387 | 533 | 533 | 137 | 137 | 155 | 178 | 140 | 15,2 | 29 |
3SV19 | 2,2 | 90 | 618 | 298 | 268 | 618 | 447 | 593 | 593 | 151 | 137 | 174 | 178 | 140 | 16,4 | 32,5 |
3SV21 | 2,2 | 90 | 658 | 298 | 268 | 658 | 487 | 633 | 633 | 151 | 137 | 174 | 178 | 140 | 17,2 | 33 |
3SV23 | 2,2 | 90 | 698 | 298 | 268 | 698 | 527 | - | 673 | 151 | 137 | 174 | 178 | 140 | 18 | 34 |
3SV25 | 2,2 | 90 | 738 | 298 | 268 | 738 | 567 | - | 713 | 151 | 137 | 174 | 178 | 140 | 18,9 | 35 |
3SV27 | 3 | 100 | 788 | - | 288 | 788 | 607 | - | 763 | - | 137 | - | 178 | 160 | 20,7 | 40 |
3SV29 | 3 | 100 | 828 | - | 288 | 828 | 647 | - | 803 | - | 137 | - | 178 | 160 | 21,5 | 41 |
3SV31 | 3 | 100 | 868 | - | 288 | 868 | 687 | - | 843 | - | 137 | - | 178 | 160 | 22,3 | 42 |
3SV33 | 3 | 100 | 908 | - | 288 | 908 | 727 | - | 883 | - | 137 | - | 178 | 160 | 23,1 | 43 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN F, T, R | VERSIONEN N, V, C, K |
Pumpengehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Laufrad | ||
Diffusor und Diffusordeckel | ||
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
|
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Pumpenfußplatte | Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) | |
Kupplung | ||
Dichtungsgehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und Abstandhalter | ||
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
Zugstangen | Edelstahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Schleißring | Technopolymer PPS |
Pumpentyp | Nennleistung | Q=Fördermenge | |||||||||
l/min 0 | 40 | 45 | 50 | 60 | 73 | 100 | 120 | 141 | |||
m³/h 0 | 2,4 | 2,7 | 3 | 3,6 | 4,4 | 6 | 7,2 | 8,5 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | |||||||||
5SV02 | 0,37 | 0,5 | 14,8 | 13,8 | 13,7 | 13,4 | 13 | 12,2 | 10,2 | 8,2 | 5,7 |
5SV03 | 0,55 | 0,75 | 21,8 | 19,9 | 19,6 | 19,2 | 18,4 | 17,1 | 13,9 | 10,8 | 6,9 |
5SV04 | 0,55 | 0,75 | 30 | 28,2 | 27,9 | 27,5 | 26,6 | 25,2 | 21,2 | 17,3 | 12,2 |
5SV05 | 0,75 | 1 | 38 | 36,4 | 36 | 35,5 | 34,5 | 32,9 | 28,2 | 23,5 | 17,1 |
5SV06 | 1,1 | 1,5 | 45,3 | 43,7 | 43,3 | 42,8 | 41,6 | 39,6 | 33,9 | 28,1 | 20,3 |
5SV07 | 1,1 | 1,5 | 52,7 | 50,7 | 50,1 | 49,5 | 48,1 | 45,8 | 39,1 | 32,2 | 23,1 |
5SV08 | 1,1 | 1,5 | 60,1 | 57,6 | 57 | 56,2 | 54,6 | 51,8 | 44,1 | 36,2 | 25,8 |
5SV09 | 1,5 | 2 | 68 | 65,5 | 64,8 | 64 | 62,2 | 59,3 | 50,6 | 41,9 | 30,2 |
5SV10 | 1,5 | 2 | 75,5 | 72,4 | 71,7 | 70,8 | 68,7 | 65,4 | 55,7 | 46 | 33 |
5SV11 | 1,5 | 2 | 82,8 | 79,3 | 78,4 | 77,5 | 75,2 | 71,4 | 60,7 | 49,9 | 35,6 |
5SV12 | 2,2 | 3 | 90,8 | 88 | 87 | 86 | 83,4 | 79,3 | 67,4 | 55,7 | 40,5 |
5SV13 | 2,2 | 3 | 98,3 | 95 | 94 | 92,8 | 90 | 85,5 | 72,6 | 59,9 | 43,5 |
5SV14 | 2,2 | 3 | 105,7 | 102 | 100,9 | 99,6 | 96,6 | 91,7 | 77,8 | 64 | 46,3 |
5SV15 | 2,2 | 3 | 113,1 | 109 | 107,8 | 106,4 | 103,1 | 97,8 | 82,8 | 68,1 | 49,1 |
5SV16 | 2,2 | 3 | 120,5 | 115,9 | 114,6 | 113,1 | 109,6 | 103,9 | 87,8 | 72,1 | 51,8 |
5SV18 | 3 | 4 | 135,8 | 131,1 | 129,7 | 128 | 124,1 | 117,8 | 99,9 | 82,3 | 59,5 |
5SV21 | 3 | 4 | 157,9 | 152 | 150,3 | 148,3 | 143,6 | 136,1 | 114,9 | 94,2 | 67,6 |
5SV23 | 4 | 5,5 | 174,4 | 168,9 | 167,2 | 165,1 | 160,2 | 152,3 | 129,6 | 107,2 | 78,2 |
5SV25 | 4 | 5,5 | 189,2 | 183,1 | 181,1 | 178,9 | 173,5 | 164,8 | 140,1 | 115,7 | 84,1 |
5SV28 | 4 | 5,5 | 211,5 | 204,2 | 201,9 | 199,4 | 193,3 | 183,4 | 155,5 | 128 | 92,7 |
5SV30 | 5,5 | 7,5 | 227 | 219,8 | 217,5 | 214,8 | 208,4 | 198,1 | 168,5 | 139,3 | 101,5 |
5SV33 | 5,5 | 7,5 | 249,2 | 241 | 238,4 | 235,5 | 228,4 | 216,9 | 184,2 | 151,9 | 110,3 |
Pumpentyp | Motor | Abmessungen | Gewicht (kg) | |||||||||||||
L1 | L2 | L3 | L4 | L5 | L6 | M | D1 | D2 | Hydraulik | Pumpe mit Motor |
||||||
kW | Baugrösse | 1-ph | 3-ph | 1-ph | 3-ph | 1-ph | 3-ph | |||||||||
5SV02 | 0,37 | 71 | 268 | 209 | 209 | - | 243 | 243 | 111 | 111 | 120 | 120 | 105 | 8,4 | 13,2 | |
5SV03 | 0,55 | 71 | 293 | 231 | 231 | - | - | 268 | 268 | 121 | 121 | 140 | 140 | 105 | 8,9 | 15,7 |
5SV04 | 0,55 | 71 | 318 | 231 | 231 | - | 293 | 293 | 121 | 121 | 140 | 140 | 105 | 9,4 | 16,1 | |
5SV05 | 0,75 | 80 | 353 | 226 | 263 | - | - | 328 | 328 | 121 | 129 | 140 | 155 | 120 | 10,5 | 21,5 |
5SV06 | 1,1 | 80 | 378 | 263 | 263 | - | - | 353 | 353 | 137 | 129 | 155 | 155 | 120 | 11 | 23,6 |
5SV07 | 1,1 | 80 | 403 | 263 | 263 | 403 | 242 | 378 | 378 | 137 | 129 | 155 | 155 | 120 | 11,5 | 24 |
5SV08 | 1,1 | 80 | 428 | 263 | 263 | 428 | 267 | 403 | 403 | 137 | 129 | 155 | 155 | 120 | 12,1 | 24,5 |
5SV09 | 1,5 | 90 | 463 | 263 | 268 | 463 | 292 | 438 | 438 | 137 | 137 | 155 | 178 | 140 | 12,7 | 27 |
5SV10 | 1,5 | 90 | 488 | 263 | 268 | 488 | 317 | 463 | 463 | 137 | 137 | 155 | 178 | 140 | 13,1 | 27,5 |
5SV11 | 1,5 | 90 | 513 | 263 | 268 | 513 | 342 | 488 | 488 | 137 | 137 | 155 | 178 | 140 | 13,6 | 28 |
5SV12 | 2,2 | 90 | 538 | 298 | 268 | 538 | 367 | 513 | 513 | 151 | 137 | 174 | 178 | 140 | 14,1 | 30,5 |
5SV13 | 2,2 | 90 | 563 | 298 | 268 | 563 | 392 | 538 | 538 | 151 | 137 | 174 | 178 | 140 | 14,6 | 31 |
5SV14 | 2,2 | 90 | 588 | 298 | 268 | 588 | 417 | 563 | 563 | 151 | 137 | 174 | 178 | 140 | 15 | 31,5 |
5SV15 | 2,2 | 90 | 613 | 298 | 268 | 613 | 442 | 588 | 588 | 151 | 137 | 174 | 178 | 140 | 15,5 | 32 |
5SV16 | 2,2 | 90 | 638 | 298 | 268 | 638 | 467 | 613 | 613 | 151 | 137 | 174 | 178 | 140 | 16 | 32,5 |
5SV18 | 3 | 100 | 698 | - | 288 | 698 | 517 | 673 | 673 | - | 137 | - | 178 | 160 | 18 | 37 |
5SV21 | 3 | 100 | 773 | - | 288 | 773 | 592 | 748 | 748 | - | 137 | - | 178 | 160 | 19,4 | 39 |
5SV23 | 4 | 112 | 823 | - | 319 | 823 | 642 | - | 798 | - | 154 | - | 197 | 160 | 20,4 | 47 |
5SV25 | 4 | 112 | 873 | - | 319 | 873 | 692 | - | 848 | - | 154 | - | 197 | 160 | 21,3 | 48 |
5SV28 | 4 | 112 | 948 | - | 319 | 948 | 767 | - | 923 | - | 154 | - | 197 | 160 | 23 | 49,4 |
5SV30 | 5,5 | 132 | 1018 | - | 375 | 1018 | 817 | - | 993 | - | 168 | 214 | 300 | 28,1 | 65,7 | |
5SV33 | 5,5 | 132 | 1093 | - | 375 | 1093 | 892 | - | 1068 | - | 168 | - | 214 | 300 | 29,5 | 67,1 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN F, T, R | VERSIONEN N, V, C, K |
Pumpengehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Laufrad | ||
Diffusor und Diffusordeckel | ||
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
|
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Pumpenfußplatte | Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) | |
Kupplung | ||
Dichtungsgehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und Abstandhalter | ||
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
Zugstangen | Edelstahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Schleißring | Technopolymer PPS |
Pumpentyp | Nennleistung | Q=Fördermenge | |||||||
l/min 0 | 83,34 | 100 | 133 | 170 | 183,34 | 233 | |||
m³/h 0 | 5 | 6 | 8 | 10,2 | 11 | 14 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | |||||||
10SV01 | 0,75 | 1 | 11,8 | 11,2 | 10,9 | 9,9 | 8,3 | 7,6 | 4,3 |
10SV02 | 0,75 | 1 | 23,6 | 21,9 | 21,3 | 19,6 | 17 | 15,8 | 10 |
10SV03 | 1,1 | 1,5 | 35,7 | 33 | 32,1 | 29,6 | 25,8 | 24,1 | 16 |
10SV04 | 1,5 | 2 | 47,7 | 44,2 | 43 | 39,9 | 34,8 | 32,6 | 21,7 |
10SV05 | 2,2 | 3 | 60 | 56,1 | 54,7 | 50,9 | 44,9 | 42,2 | 29 |
10SV06 | 2,2 | 3 | 71,8 | 66,8 | 65 | 60,4 | 53,1 | 49,8 | 33,9 |
10SV07 | 3 | 4 | 83,6 | 78,3 | 76,2 | 70,8 | 62,1 | 58,3 | 39,8 |
10SV08 | 3 | 4 | 95,3 | 88,9 | 86,5 | 80,1 | 70,2 | 65,7 | 44,5 |
10SV09 | 4 | 5,5 | 106,3 | 100,1 | 97,5 | 90,8 | 80 | 75,1 | 52,1 |
10SV10 | 4 | 5,5 | 118 | 110,8 | 107,9 | 100,3 | 88,2 | 82,8 | 57,2 |
10SV11 | 4 | 5,5 | 129,6 | 121,3 | 118,1 | 109,6 | 96,3 | 90,3 | 62,1 |
10SV13 | 5,5 | 7,5 | 156 | 146,5 | 142,7 | 132,6 | 116,4 | 109,2 | 74,3 |
10SV15 | 5,5 | 7,5 | 179,5 | 167,9 | 163,4 | 151,6 | 132,8 | 124,3 | 83,9 |
10SV17 | 7,5 | 10 | 205 | 193,2 | 188,5 | 175,7 | 154,7 | 145,2 | 98,8 |
10SV18 | 7,5 | 10 | 216,9 | 204,2 | 199,1 | 185,5 | 163,2 | 153,1 | 104 |
10SV20 | 7,5 | 10 | 240,6 | 226 | 220,3 | 205 | 180,2 | 168,9 | 114,3 |
10SV21 | 11 | 15 | 253,6 | 241 | 235,5 | 220,2 | 195 | 183,5 | 127,5 |
Pumpentyp | Motor | Abmessungen | Gewicht (kg) | |||||||||||||
L1 | L2 | L3 | L4 | L5 | L6 | M | D1 | D2 | Hydraulik | Pumpe mit Motor |
||||||
kW | Baugrösse | 1-ph | 3-ph | 1-ph | 3-ph | 1-ph | 3-ph | |||||||||
10SV01 | 0,75 | 80 | 357 | 226 | 263 | - | - | 357 | 367 | 121 | 129 | 140 | 155 | 120 | 14,2 | 25,4 |
10SV02 | 0,75 | 80 | 357 | 226 | 263 | - | - | 357 | 367 | 121 | 129 | 140 | 155 | 120 | 15,1 | 26,3 |
10SV03 | 1,1 | 80 | 389 | 263 | 263 | - | - | 389 | 399 | 137 | 129 | 155 | 155 | 120 | 16,1 | 29 |
10SV04 | 1,5 | 90 | 431 | 263 | 268 | - | - | 431 | 441 | 137 | 137 | 155 | 178 | 140 | 17,6 | 32 |
10SV05 | 2,2 | 90 | 463 | 298 | 268 | 463 | 259 | 463 | 473 | 151 | 137 | 174 | 178 | 140 | 18,5 | 35 |
10SV06 | 2,2 | 90 | 495 | 298 | 268 | 495 | 291 | 495 | 505 | 151 | 137 | 174 | 178 | 140 | 19,7 | 36 |
10SV07 | 3 | 100 | 537 | - | 288 | 537 | 323 | 537 | 547 | - | 137 | - | 178 | 160 | 21,5 | 41 |
10SV08 | 3 | 100 | 569 | - | 288 | 569 | 355 | 569 | 579 | - | 137 | - | 178 | 160 | 22,4 | 42 |
10SV09 | 4 | 112 | 601 | - | 319 | 601 | 387 | 601 | 611 | - | 154 | - | 197 | 160 | 23,3 | 49,7 |
10SV10 | 4 | 112 | 633 | - | 319 | 633 | 419 | 633 | 643 | - | 154 | - | 197 | 160 | 24,3 | 50,7 |
10SV11 | 4 | 112 | 665 | - | 319 | 665 | 451 | 665 | 675 | - | 154 | - | 197 | 160 | 25,2 | 52 |
10SV13 | 5,5 | 132 | 796 | - | 375 | 796 | 515 | 796 | 806 | - | 168 | - | 214 | 300 | 33,1 | 71 |
10SV15 | 5,5 | 132 | 860 | - | 375 | 860 | 579 | - | 870 | - | 168 | 214 | 300 | 35 | 73 | |
10SV17 | 7,5 | 132 | 924 | - | 367 | 924 | 643 | - | 934 | - | 191 | - | 256 | 300 | 36,9 | 93 |
10SV18 | 7,5 | 132 | 956 | - | 367 | 956 | 675 | - | 966 | - | 191 | - | 256 | 300 | 37,8 | 94 |
10SV20 | 7,5 | 132 | 1020 | - | 367 | 1020 | 739 | - | 1030 | - | 191 | - | 256 | 300 | 39,6 | 96 |
10SV21 | 11 | 160 | 1082 | - | 428 | 1082 | 771 | - | 1092 | - | 191 | - | 256 | 350 | 42,2 | 113 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN F, T, R | VERSIONEN N, V, C, K |
Pumpengehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Laufrad | ||
Diffusor und Diffusordeckel | ||
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
|
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Pumpenfußplatte | Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) | |
Kupplung | ||
Dichtungsgehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und Abstandhalter | ||
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
Zugstangen | Edelstahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Schleißring | Technopolymer PPS |
Pumpentyp | Nennleistung | Q=Fördermenge | |||||||||
l/min 0 | 133 | 170 | 183,34 | 233 | 270 | 330 | 350 | 400 | |||
m³/h 0 | 8 | 10,2 | 11 | 14 | 16,2 | 19,8 | 21 | 24 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | |||||||||
15SV01 | 1,1 | 1,5 | 14 | 12,9 | 12,4 | 12,2 | 11,3 | 10,4 | 8,4 | 7,6 | 5,1 |
15SV02 | 2,2 | 3 | 28,7 | 26,7 | 25,9 | 25,5 | 23,9 | 22,4 | 18,9 | 17,4 | 13,1 |
15SV03 | 3 | 4 | 43,3 | 40,4 | 39,1 | 38,6 | 36,2 | 33,8 | 28,7 | 26,5 | 20,1 |
15SV04 | 4 | 5,5 | 58,4 | 54,7 | 53,1 | 52,5 | 49,4 | 46,3 | 39,7 | 36,9 | 28,7 |
15SV05 | 4 | 5,5 | 72,7 | 67,8 | 65,8 | 65 | 61 | 57,1 | 48,7 | 45,2 | 34,9 |
15SV06 | 5,5 | 7,5 | 87,6 | 81,5 | 79,4 | 78,4 | 74,1 | 69,9 | 60,3 | 56,3 | 44,2 |
15SV07 | 5,5 | 7,5 | 101,9 | 94,5 | 91,9 | 90,8 | 85,7 | 80,6 | 69,4 | 64,7 | 50,5 |
15SV08 | 7,5 | 10 | 117,4 | 110,9 | 108 | 106,8 | 100,8 | 94,9 | 82 | 76,7 | 60,6 |
15SV09 | 7,5 | 10 | 131,9 | 124,4 | 121 | 119,6 | 112,8 | 106,1 | 91,5 | 85,5 | 67,4 |
15SV10 | 11 | 15 | 147,7 | 138,8 | 135,3 | 133,8 | 126,7 | 119,6 | 103,9 | 97,4 | 77,5 |
15SV11 | 11 | 15 | 162,3 | 152,4 | 148,5 | 146,8 | 138,9 | 131,1 | 113,8 | 106,5 | 84,7 |
15SV13 | 11 | 15 | 191,3 | 179,2 | 174,5 | 172,5 | 163,1 | 153,7 | 133,1 | 124,5 | 98,6 |
15SV15 | 15 | 20 | 222,1 | 209,9 | 204,8 | 202,6 | 192,2 | 181,7 | 158,3 | 148,5 | 118,8 |
15SV17 | 15 | 20 | 251,6 | 237,3 | 231,4 | 228,9 | 216,9 | 205 | 178,4 | 167,3 | 133,6 |
Pumpentyp | Motor | Abmessungen | Gewicht (kg) | ||||||||||||
L1 | L2 | L3 | L4 | L5 | M | D1 | D2 | Hydraulik | Pumpe mit Motor | ||||||
kW | Baugrösse | 1-ph | 3-ph | 1-ph | 3-ph | 1-ph | 3-ph | ||||||||
15SV01 | 1,1 | 80 | 399 | 263 | 263 | - | - | 399 | 137 | 129 | 155 | 155 | 120 | 15 | 28,2 |
15SV02 | 2,2 | 90 | 409 | 298 | 268 | - | - | 409 | 151 | 137 | 174 | 178 | 140 | 16,8 | 33 |
15SV03 | 3 | 100 | 467 | - | 288 | - | - | 467 | - | 137 | - | 178 | 160 | 19 | 38 |
15SV04 | 4 | 112 | 515 | - | 319 | 515 | 301 | 515 | - | 154 | - | 197 | 160 | 20,3 | 46,8 |
15SV05 | 4 | 112 | 563 | - | 319 | 563 | 349 | 563 | - | 154 | - | 197 | 160 | 21,5 | 47,9 |
15SV06 | 5,5 | 132 | 678 | - | 375 | 678 | 397 | 678 | - | 168 | - | 214 | 300 | 28,9 | 67 |
15SV07 | 5,5 | 132 | 726 | - | 375 | 726 | 445 | 726 | - | 168 | - | 214 | 300 | 30,2 | 68 |
15SV08 | 7,5 | 132 | 774 | - | 367 | 774 | 493 | 774 | - | 191 | - | 256 | 300 | 31,5 | 88 |
15SV09 | 7,5 | 132 | 822 | - | 367 | 822 | 541 | 822 | - | 191 | - | 256 | 300 | 32,8 | 90 |
15SV10 | 11 | 160 | 900 | - | 428 | 900 | 589 | 900 | - | 191 | - | 256 | 350 | 37 | 108 |
15SV11 | 11 | 160 | 948 | - | 428 | 948 | 637 | - | - | 191 | - | 256 | 350 | 38,3 | 109 |
15SV13 | 11 | 160 | 1044 | - | 428 | 1044 | 733 | - | - | 191 | - | 256 | 350 | 41 | 112 |
15SV15 | 15 | 160 | 1140 | - | 494 | 1140 | 829 | - | - | 240 | - | 313 | 350 | 43,7 | 146 |
15SV17 | 15 | 160 | 1236 | - | 494 | 1236 | 925 | - | - | 240 | - | 313 | 350 | 46,7 | 149 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN F, T, R | VERSIONEN N, V, C, K |
Pumpengehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Laufrad | ||
Diffusor und Diffusordeckel | ||
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
|
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Pumpenfußplatte | Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100) | |
Kupplung | ||
Dichtungsgehäuse | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und Abstandhalter | ||
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316 |
Zugstangen | Edelstahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Schleißring | Technopolymer PPS |
Pumpentyp | Nennleistung | Q=Fördermenge | ||||||||||
l/min 0 | 183,34 | 233 | 270 | 330 | 350 | 400 | 430 | 460 | 483,3 | |||
m³/h 0 | 11 | 14 | 16,2 | 19,8 | 21 | 24 | 25,8 | 27,6 | 29 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | ||||||||||
22SV01 | 1,1 | 1,5 | 14,7 | 13,5 | 12,7 | 12 | 10,4 | 9,7 | 7,7 | 6,3 | 4,7 | 3,4 |
22SV02 | 2,2 | 3 | 30,4 | 28,4 | 27,2 | 26 | 23,3 | 22,2 | 18,9 | 16,6 | 13,8 | 11,5 |
22SV03 | 3 | 4 | 45,4 | 42,2 | 40,4 | 38,5 | 34,5 | 32,8 | 27,8 | 24,2 | 20,2 | 16,6 |
22SV04 | 4 | 5,5 | 60,9 | 56,8 | 54,4 | 51,9 | 46,6 | 44,4 | 37,9 | 33,1 | 27,7 | 23 |
22SV05 | 5,5 | 7,5 | 76 | 70,9 | 67,9 | 64,9 | 58,3 | 55,6 | 47,4 | 41,4 | 34,7 | 28,8 |
22SV06 | 7,5 | 10 | 93,2 | 88,8 | 85,7 | 82,5 | 75,4 | 72,4 | 63,3 | 56,7 | 49,1 | 42,6 |
22SV07 | 7,5 | 10 | 108,5 | 103,1 | 99,4 | 95,7 | 87,2 | 83,7 | 73,1 | 65,3 | 56,5 | 48,8 |
22SV08 | 11 | 15 | 124,6 | 119,2 | 115,2 | 111 | 101,6 | 97,7 | 85,7 | 77 | 66,9 | 58,2 |
22SV09 | 11 | 15 | 140,1 | 133,7 | 129,2 | 124,4 | 113,8 | 109,3 | 95,8 | 86 | 74,6 | 64,8 |
22SV10 | 11 | 15 | 155,4 | 148,2 | 143,1 | 137,8 | 125,9 | 120,9 | 105,8 | 94,8 | 82,3 | 71,3 |
22SV12 | 15 | 20 | 186,1 | 178,6 | 172,9 | 166,8 | 152,9 | 147 | 129,1 | 115,9 | 100,7 | 87,4 |
22SV14 | 15 | 20 | 216,6 | 207,7 | 200,9 | 193,7 | 177,4 | 170,4 | 149,4 | 133,9 | 116,1 | 100,6 |
22SV17 | 18,5 | 25 | 263,5 | 252,8 | 244,7 | 236 | 216,2 | 207,8 | 182,3 | 163,6 | 142 | 123,2 |
Pumpentyp | Motor | Abmessungen | Gewicht (kg) | ||||||||||||
L1 | L2 | L3 | L4 | L5 | M | D1 | D2 | Hydraulik | Pumpe mit Motor | ||||||
kW | Baugrösse | 1-ph | 3-ph | 1-ph | 3-ph | 1-ph | 3-ph | ||||||||
22SV01 | 1,1 | 80 | 399 | 263 | 263 | - | - | 399 | 137 | 129 | 155 | 155 | 120 | 15,5 | 28,3 |
22SV02 | 2,2 | 90 | 409 | 298 | 268 | - | - | 409 | 151 | 137 | 174 | 178 | 140 | 17,2 | 34 |
22SV03 | 3 | 100 | 467 | - | 288 | - | - | 467 | - | 137 | - | 178 | 160 | 19,4 | 39 |
22SV04 | 4 | 112 | 515 | - | 319 | 515 | 301 | 515 | - | 154 | - | 197 | 160 | 20,7 | 47,1 |
22SV05 | 5,5 | 132 | 630 | - | 375 | 630 | 349 | 630 | - | 168 | - | 214 | 300 | 26,7 | 65 |
22SV06 | 7,5 | 132 | 678 | - | 367 | 678 | 397 | 678 | - | 191 | - | 256 | 300 | 28 | 84 |
22SV07 | 7,5 | 132 | 726 | - | 367 | 726 | 445 | 726 | - | 191 | - | 256 | 300 | 29,3 | 86 |
22SV08 | 11 | 160 | 804 | - | 428 | 804 | 493 | 804 | - | 191 | - | 256 | 350 | 33,1 | 104 |
22SV09 | 11 | 160 | 852 | - | 428 | 852 | 541 | 852 | - | 191 | - | 256 | 350 | 34,4 | 105 |
22SV10 | 11 | 160 | 900 | - | 428 | 900 | 589 | 900 | - | 191 | - | 256 | 350 | 35,8 | 107 |
22SV12 | 15 | 160 | 996 | - | 494 | 996 | 685 | - | - | 240 | - | 313 | 350 | 38,4 | 141 |
22SV14 | 15 | 160 | 1092 | - | 494 | 1092 | 781 | - | - | 240 | - | 313 | 350 | 41,1 | 144 |
22SV17 | 18,5 | 160 | 1236 | - | 494 | 1236 | 925 | - | - | 240 | - | 313 | 350 | 45,1 | 156 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN G | VERSIONEN N |
Pumpengehäuse | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
unterer Lagerträger | ||
Laufrad | Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L | |
Diffusor | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Duplex Edelstahl EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803 |
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Kupplung | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Pumpenkopf | Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
|
Dichtungsgehäuse | ||
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und -lager | Wolframkarbid | |
Abstandhalter für Diffusor | Kohle | |
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401)
AISI 316 |
|
Zugstangen | verzinkter Stahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Pumpentyp | Nennleistung | Q=Fördermenge | ||||||||
l/min 0 | 250 | 300 | 367 | 417 | 500 | 583 | 667 | |||
m³/h 0 | 15 | 18 | 22 | 25 | 30 | 35 | 40 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | ||||||||
33SV1/1A | 2,2 | 3 | 17,4 | 16,2 | 15,7 | 15 | 14 | 12,2 | 9,8 | 6,7 |
33SV1 | 3 | 4 | 23,8 | 21,7 | 21,2 | 20 | 20 | 17,8 | 15,5 | 12,7 |
33SV2/2A | 4 | 5,5 | 35,1 | 34,1 | 33,3 | 32 | 30 | 27 | 22,4 | 16,6 |
33SV2/1A | 4 | 5,5 | 40,8 | 38,8 | 37,9 | 36 | 35 | 32 | 27,5 | 22,3 |
33SV2 | 5,5 | 7,5 | 47,8 | 45 | 44,1 | 43 | 41 | 39 | 35 | 29,9 |
33SV3/2A | 5,5 | 7,5 | 57,7 | 55,2 | 53,8 | 51 | 49 | 44 | 38 | 29,6 |
33SV3/1A | 7,5 | 10 | 64,5 | 61,3 | 60 | 58 | 56 | 51 | 45 | 37 |
33SV3 | 7,5 | 10 | 71,5 | 67,4 | 66 | 64 | 62 | 58 | 52 | 44,6 |
33SV4/2A | 7,5 | 10 | 82 | 78,8 | 77 | 74 | 72 | 66 | 58 | 47,2 |
33SV4/1A | 11 | 15 | 88,9 | 85 | 83 | 81 | 78 | 73 | 65 | 55,1 |
33SV4 | 11 | 15 | 95,9 | 91,1 | 90 | 87 | 85 | 80 | 73 | 63,1 |
33SV5/2A | 11 | 15 | 106 | 101,6 | 100 | 96 | 93 | 85 | 76 | 63 |
33SV5/1A | 11 | 15 | 112,7 | 107,2 | 105 | 102 | 99 | 92 | 82 | 70 |
33SV5 | 15 | 20 | 120,4 | 114,9 | 113 | 110 | 107 | 101 | 92 | 80,5 |
33SV6/2A | 15 | 20 | 131,2 | 126,9 | 125 | 120 | 116 | 108 | 96 | 81,2 |
33SV6/1A | 15 | 20 | 139,1 | 133,5 | 131 | 128 | 124 | 116 | 105 | 90,4 |
33SV6 | 15 | 20 | 145,6 | 139 | 137 | 133 | 129 | 121 | 110 | 96,1 |
33SV7/2A | 15 | 20 | 156 | 149,9 | 147 | 143 | 138 | 128 | 115 | 98,2 |
33SV7/1A | 18,5 | 25 | 163,3 | 156,6 | 154 | 150 | 145 | 136 | 123 | 106,2 |
33SV7 | 18,5 | 25 | 170,3 | 162,8 | 160 | 156 | 152 | 142 | 130 | 113,3 |
33SV8/2A | 18,5 | 25 | 180,6 | 173,7 | 171 | 166 | 161 | 150 | 135 | 115,3 |
33SV8/1A | 18,5 | 25 | 187,4 | 179,5 | 177 | 171 | 166 | 156 | 141 | 121,7 |
33SV8 | 22 | 30 | 194,1 | 185,1 | 182 | 177 | 172 | 161 | 147 | 128 |
33SV9/2A | 22 | 30 | 202,1 | 194,1 | 191 | 185 | 179 | 166 | 150 | 127,9 |
33SV9/1A | 22 | 30 | 210,2 | 201,2 | 198 | 192 | 186 | 174 | 157 | 135,9 |
33SV9 | 22 | 30 | 216,8 | 206,8 | 204 | 198 | 193 | 181 | 165 | 143,7 |
33SV10/2A | 22 | 30 | 226,4 | 217,2 | 213 | 207 | 200 | 186 | 168 | 143,9 |
33SV10/1A | 30 | 40 | 234,5 | 225 | 221 | 215 | 209 | 196 | 178 | 154,2 |
33SV10 | 30 | 40 | 241,8 | 231,3 | 228 | 222 | 216 | 203 | 185 | 162,2 |
33SV11/2A | 30 | 40 | 252 | 244 | 240 | 233 | 226 | 211 | 190 | 163,7 |
33SV11/1A | 30 | 40 | 259 | 249,2 | 245 | 238 | 232 | 217 | 197 | 171 |
33SV11 | 30 | 40 | 265,7 | 253,6 | 250 | 243 | 236 | 222 | 203 | 176,9 |
33SV12/2A | 30 | 40 | 275,9 | 266,2 | 262 | 254 | 246 | 229 | 207 | 178,3 |
33SV12/1A | 30 | 40 | 282,8 | 271,5 | 267 | 260 | 252 | 236 | 214 | 185,6 |
33SV12 | 30 | 40 | 289,8 | 276,7 | 272 | 265 | 258 | 242 | 221 | 192,9 |
33SV13/2A | 30 | 40 | 300,5 | 291,1 | 286 | 278 | 270 | 252 | 228 | 197,6 |
33SV13/1A | 30 | 40 | 306,9 | 294,9 | 290 | 282 | 274 | 256 | 233 | 202,4 |
Pumpentyp | Motor | Abmessungen | Gewicht(kg) | |||||||
kW | Baugrösse | L1 | L2 | D1 | D2 | M | PN | Hydraulik | Pumpe mit Motor |
|
33SV1/1A | 2,2 | 90 | 489 | 268 | 178 | 164 | 137 | 16 | 52 | 68 |
33SV1 | 3 | 100 | 489 | 288 | 178 | 164 | 137 | 16 | 52 | 71 |
33SV2/2A | 4 | 112 | 564 | 319 | 197 | 164 | 154 | 16 | 56 | 82,5 |
33SV2/1A | 4 | 112 | 564 | 319 | 197 | 164 | 154 | 16 | 56 | 82,5 |
33SV2 | 5,5 | 132 | 584 | 375 | 214 | 300 | 168 | 16 | 61 | 98,5 |
33SV3/2A | 5,5 | 132 | 659 | 375 | 214 | 300 | 168 | 16 | 65 | 103 |
33SV3/1A | 7,5 | 132 | 659 | 367 | 256 | 300 | 191 | 16 | 65 | 121 |
33SV3 | 7,5 | 132 | 659 | 367 | 256 | 300 | 191 | 16 | 65 | 121 |
33SV4/2A | 7,5 | 132 | 734 | 367 | 256 | 300 | 191 | 16 | 69 | 125 |
33SV4/1A | 11 | 160 | 769 | 428 | 256 | 350 | 191 | 16 | 73 | 143 |
33SV4 | 11 | 160 | 769 | 428 | 256 | 350 | 191 | 16 | 73 | 143 |
33SV5/2A | 11 | 160 | 844 | 428 | 256 | 350 | 191 | 16 | 77 | 147 |
33SV5/1A | 11 | 160 | 844 | 428 | 256 | 350 | 191 | 16 | 77 | 147 |
33SV5 | 15 | 160 | 844 | 494 | 313 | 350 | 240 | 16 | 77 | 179 |
33SV6/2A | 15 | 160 | 919 | 494 | 313 | 350 | 240 | 16 | 81 | 183 |
33SV6/1A | 15 | 160 | 919 | 494 | 313 | 350 | 240 | 25 | 81 | 183 |
33SV6 | 15 | 160 | 919 | 494 | 313 | 350 | 240 | 25 | 81 | 183 |
33SV7/2A | 15 | 160 | 994 | 494 | 313 | 350 | 240 | 25 | 84 | 186 |
33SV7/1A | 18,5 | 160 | 994 | 494 | 313 | 350 | 240 | 25 | 84 | 195 |
33SV7 | 18,5 | 160 | 994 | 494 | 313 | 350 | 240 | 25 | 84 | 195 |
33SV8/2A | 18,5 | 160 | 1069 | 494 | 313 | 350 | 240 | 25 | 88 | 199 |
33SV8/1A | 18,5 | 160 | 1069 | 494 | 313 | 350 | 240 | 25 | 88 | 199 |
33SV8 | 22 | 180 | 1069 | 494 | 313 | 350 | 240 | 25 | 89 | 210 |
33SV9/2A | 22 | 180 | 1144 | 494 | 313 | 350 | 240 | 25 | 93 | 214 |
33SV9/1A | 22 | 180 | 1144 | 494 | 313 | 350 | 240 | 25 | 93 | 214 |
33SV9 | 22 | 180 | 1144 | 494 | 313 | 350 | 240 | 25 | 93 | 214 |
33SV10/2A | 22 | 180 | 1219 | 494 | 313 | 350 | 240 | 25 | 97 | 218 |
33SV10/1A | 30 | 200 | 1219 | 657 | 402 | 400 | 317 | 25 | 104 | 319 |
33SV10 | 30 | 200 | 1219 | 657 | 402 | 400 | 317 | 25 | 104 | 319 |
33SV11/2A | 30 | 200 | 1294 | 657 | 402 | 400 | 317 | 40 | 118 | 333 |
33SV11/1A | 30 | 200 | 1294 | 657 | 402 | 400 | 317 | 40 | 118 | 333 |
33SV11 | 30 | 200 | 1294 | 657 | 402 | 400 | 317 | 40 | 118 | 333 |
33SV12/2A | 30 | 200 | 1369 | 657 | 402 | 400 | 317 | 40 | 122 | 337 |
33SV12/1A | 30 | 200 | 1369 | 657 | 402 | 400 | 317 | 40 | 122 | 337 |
33SV12 | 30 | 200 | 1369 | 657 | 402 | 400 | 317 | 40 | 122 | 337 |
33SV13/2A | 30 | 200 | 1444 | 657 | 402 | 400 | 317 | 40 | 127 | 342 |
33SV13/1A | 30 | 200 | 1444 | 657 | 402 | 400 | 317 | 40 | 127 | 342 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN G | VERSIONEN N |
Pumpengehäuse | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
unterer Lagerträger | ||
Laufrad | Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L | |
Diffusor | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Duplex Edelstahl EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803 |
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Kupplung | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Pumpenkopf | Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
|
Dichtungsgehäuse | ||
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und -lager | Wolframkarbid | |
Abstandhalter für Diffusor | Kohle | |
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401)
AISI 316 |
|
Zugstangen | verzinkter Stahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Pumpentyp | Nennleistung | Q=Fördermenge | |||||||||
l/min 0 | 367 | 417 | 500 | 583 | 667 | 750 | 900 | 1000 | |||
m³/h 0 | 22 | 25 | 30 | 35 | 40 | 45 | 54 | 60 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | |||||||||
46SV1/1A | 3 | 4 | 19,5 | 19,2 | 18,8 | 17,9 | 16,7 | 15,1 | 13,1 | 8,5 | 4,6 |
46SV1 | 4 | 5,5 | 27,2 | 24 | 23,5 | 22,5 | 21,4 | 19,9 | 18,2 | 14,3 | 10,8 |
46SV2/2A | 5,5 | 7,5 | 38,8 | 39,8 | 39,2 | 37,8 | 35,7 | 32,9 | 29,4 | 21,1 | 13,9 |
46SV2 | 7,5 | 10 | 52,6 | 48,5 | 47,7 | 46,1 | 44,2 | 41,7 | 38,7 | 31,4 | 25,1 |
46SV3/2A | 11 | 15 | 64,7 | 65,1 | 64 | 62 | 60 | 56 | 52 | 40,4 | 30,8 |
46SV3 | 11 | 15 | 80,8 | 74,3 | 73 | 71 | 68 | 65 | 60 | 50 | 40,7 |
46SV4/2A | 15 | 20 | 92,4 | 90,7 | 90 | 87 | 83 | 79 | 73 | 58 | 45,6 |
46SV4 | 15 | 20 | 107,3 | 99,8 | 98 | 96 | 92 | 87 | 82 | 68 | 55,9 |
46SV5/2A | 18,5 | 25 | 117,2 | 114,8 | 113 | 110 | 106 | 100 | 93 | 75 | 60,2 |
46SV5 | 18,5 | 25 | 134,5 | 125,1 | 123 | 120 | 116 | 110 | 103 | 86 | 71,5 |
46SV6/2A | 22 | 30 | 143,7 | 139,3 | 138 | 134 | 129 | 122 | 113 | 92 | 73,4 |
46SV6 | 22 | 30 | 161 | 149,9 | 148 | 144 | 139 | 132 | 124 | 104 | 86 |
46SV7/2A | 30 | 40 | 171,3 | 164,9 | 163 | 158 | 152 | 144 | 134 | 110 | 88,6 |
46SV7 | 30 | 40 | 188,6 | 175,5 | 173 | 168 | 162 | 155 | 145 | 122 | 101,2 |
46SV8/2A | 30 | 40 | 198,2 | 190 | 188 | 182 | 176 | 166 | 155 | 127 | 103,1 |
46SV8 | 30 | 40 | 213,1 | 198,6 | 196 | 191 | 184 | 175 | 164 | 137 | 112,6 |
46SV9/2A | 30 | 40 | 224,8 | 214,5 | 212 | 206 | 198 | 187 | 174 | 143 | 116 |
46SV9 | 37 | 50 | 240,9 | 225,2 | 222 | 217 | 209 | 199 | 187 | 157 | 130,2 |
46SV10/2A | 37 | 50 | 252,7 | 241,1 | 238 | 232 | 223 | 212 | 198 | 164 | 133,9 |
46SV10 | 37 | 50 | 267,6 | 250,3 | 247 | 241 | 232 | 221 | 208 | 174 | 144,8 |
46SV11/2A | 45 | 60 | 280,4 | 267,4 | 264 | 258 | 249 | 237 | 222 | 184 | 151,1 |
46SV11 | 45 | 60 | 295,5 | 276,4 | 273 | 266 | 257 | 245 | 230 | 194 | 161,3 |
46SV12/2A | 45 | 60 | 307,3 | 292,5 | 289 | 282 | 272 | 259 | 243 | 202 | 165,8 |
46SV12 | 45 | 60 | 321,8 | 301 | 297 | 290 | 280 | 267 | 250 | 210 | 175 |
46SV13/2A | 45 | 60 | 332,5 | 316,2 | 312 | 304 | 292 | 277 | 259 | 214 | 175 |
Pumpentyp | Motor | Abmessungen | Gewicht(kg) | |||||||
kW | Baugrösse | L1 | L2 | D1 | D2 | M | PN | Hydraulik | Pumpe mit Motor |
|
46SV1/1A | 3 | 100 | 529 | 288 | 178 | 164 | 137 | 16 | 58 | 77 |
46SV1 | 4 | 112 | 529 | 319 | 197 | 164 | 154 | 16 | 58 | 84,5 |
46SV2/2A | 5,5 | 132 | 624 | 375 | 214 | 300 | 168 | 16 | 66 | 104 |
46SV2 | 7,5 | 132 | 624 | 367 | 256 | 300 | 191 | 16 | 66 | 122 |
46SV3/2A | 11 | 160 | 734 | 428 | 256 | 350 | 191 | 16 | 74 | 144 |
46SV3 | 11 | 160 | 734 | 428 | 256 | 350 | 191 | 16 | 74 | 144 |
46SV4/2A | 15 | 160 | 809 | 494 | 313 | 350 | 240 | 16 | 78 | 180 |
46SV4 | 15 | 160 | 809 | 494 | 313 | 350 | 240 | 16 | 78 | 180 |
46SV5/2A | 18,5 | 160 | 884 | 494 | 313 | 350 | 240 | 16 | 82 | 193 |
46SV5 | 18,5 | 160 | 884 | 494 | 313 | 350 | 240 | 16 | 82 | 193 |
46SV6/2A | 22 | 180 | 959 | 494 | 313 | 350 | 240 | 25 | 87 | 208 |
46SV6 | 22 | 180 | 959 | 494 | 313 | 350 | 240 | 25 | 87 | 208 |
46SV7/2A | 30 | 200 | 1034 | 657 | 402 | 400 | 317 | 25 | 97 | 312 |
46SV7 | 30 | 200 | 1034 | 657 | 402 | 400 | 317 | 25 | 97 | 312 |
46SV8/2A | 30 | 200 | 1109 | 657 | 402 | 400 | 317 | 25 | 101 | 316 |
46SV8 | 30 | 200 | 1109 | 657 | 402 | 400 | 317 | 25 | 101 | 316 |
46SV9/2A | 30 | 200 | 1184 | 657 | 402 | 400 | 317 | 25 | 105 | 320 |
46SV9 | 37 | 200 | 1184 | 657 | 402 | 400 | 317 | 25 | 105 | 335 |
46SV10/2A | 37 | 200 | 1259 | 657 | 402 | 400 | 317 | 40 | 114 | 344 |
46SV10 | 37 | 200 | 1259 | 657 | 402 | 400 | 317 | 40 | 114 | 344 |
46SV11/2A | 45 | 225 | 1334 | 746 | 455 | 450 | 384 | 40 | 126 | 482 |
46SV11 | 45 | 225 | 1334 | 746 | 455 | 450 | 384 | 40 | 126 | 482 |
46SV12/2A | 45 | 225 | 1409 | 746 | 455 | 450 | 384 | 40 | 131 | 487 |
46SV12 | 45 | 225 | 1409 | 746 | 455 | 450 | 384 | 40 | 131 | 487 |
46SV13/2A | 45 | 225 | 1484 | 746 | 455 | 450 | 384 | 40 | 135 | 491 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN G | VERSIONEN N |
Pumpengehäuse | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
unterer Lagerträger | ||
Laufrad | Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L | |
Diffusor | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Duplex Edelstahl EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803 |
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Kupplung | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Pumpenkopf | Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
|
Dichtungsgehäuse | ||
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und -lager | Wolframkarbid | |
Abstandhalter für Diffusor | Kohle | |
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401)
AISI 316 |
|
Zugstangen | verzinkter Stahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Pumpentyp | Nennleistung | Q=Fördermenge | ||||||||||
l/min 0 | 500 | 600 | 700 | 750 | 900 | 1000 | 1200 | 1300 | 1417 | |||
m³/h 0 | 30 | 36 | 42 | 45 | 54 | 60 | 72 | 78 | 85 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | ||||||||||
66SV1/1A | 4 | 5,5 | 23,8 | 21,4 | 20,7 | 19,9 | 19,4 | 17,8 | 16,6 | 13,3 | 11,2 | 8,3 |
66SV1 | 5,5 | 7,5 | 29,2 | 25,8 | 24,8 | 23,8 | 23,3 | 21,8 | 20,7 | 17,9 | 16,1 | 13,5 |
66SV2/2A | 7,5 | 10 | 47,5 | 42,6 | 41,2 | 39,5 | 38,6 | 36 | 32,9 | 26,4 | 22,2 | 16,4 |
66SV2/1A | 11 | 15 | 54,2 | 49,6 | 48,2 | 46,7 | 45,8 | 42,9 | 40,6 | 34,8 | 31,2 | 26,2 |
66SV2 | 11 | 15 | 60,4 | 55,7 | 54,4 | 52,8 | 52 | 49,3 | 47,1 | 42 | 38,9 | 34,7 |
66SV3/2A | 15 | 20 | 78,4 | 71,6 | 70 | 67 | 66 | 62 | 58 | 49 | 43,3 | 35,3 |
66SV3/1A | 15 | 20 | 84,7 | 77,8 | 76 | 74 | 72 | 68 | 65 | 56 | 51 | 44 |
66SV3 | 18,5 | 25 | 91,4 | 84,7 | 83 | 81 | 79 | 75 | 72 | 64 | 60 | 53,5 |
66SV4/2A | 18,5 | 25 | 108,9 | 99,6 | 97 | 94 | 92 | 86 | 82 | 70 | 63 | 52,8 |
66SV4/1A | 22 | 30 | 115,2 | 105,9 | 103 | 100 | 99 | 93 | 89 | 78 | 71 | 61,8 |
66SV4 | 22 | 30 | 121,6 | 112,5 | 110 | 107 | 105 | 100 | 96 | 86 | 79 | 70,8 |
66SV5/2A | 30 | 40 | 139,1 | 127,5 | 124 | 120 | 118 | 111 | 106 | 92 | 83 | 70,4 |
66SV5/1A | 30 | 40 | 145,6 | 134 | 131 | 127 | 125 | 118 | 112 | 99 | 91 | 79,5 |
66SV5 | 30 | 40 | 152 | 140,4 | 137 | 133 | 131 | 125 | 119 | 107 | 99 | 88,5 |
66SV6/2A | 30 | 40 | 169,5 | 155,6 | 152 | 147 | 144 | 136 | 129 | 113 | 103 | 88,1 |
66SV6/1A | 30 | 40 | 176 | 162 | 158 | 153 | 151 | 143 | 136 | 121 | 111 | 97,2 |
66SV6 | 37 | 50 | 182,4 | 168,5 | 164 | 160 | 158 | 150 | 143 | 128 | 119 | 106,2 |
66SV7/2A | 37 | 50 | 199,9 | 183,7 | 179 | 174 | 171 | 161 | 153 | 134 | 122 | 105,8 |
66SV7/1A | 37 | 50 | 206,4 | 190,1 | 185 | 180 | 177 | 168 | 160 | 142 | 131 | 114,9 |
66SV7 | 45 | 60 | 212,8 | 196,5 | 192 | 187 | 184 | 174 | 167 | 150 | 139 | 123,9 |
66SV8/2A | 45 | 60 | 230,3 | 211,8 | 206 | 200 | 197 | 186 | 177 | 156 | 142 | 123,5 |
66SV8/1A | 45 | 60 | 236,8 | 218,2 | 213 | 207 | 204 | 193 | 184 | 163 | 150 | 132,6 |
66SV8 | 45 | 60 | 243,2 | 224,6 | 219 | 213 | 210 | 199 | 191 | 171 | 159 | 141,6 |
Pumpentyp | Motor | Abmessungen | Gewicht(kg) | |||||||
kW | Baugrösse | L1 | L2 | D1 | D2 | M | PN | Hydraulik | Pumpe mit Motor |
|
66SV1/1A | 4 | 112 | 554 | 319 | 197 | 164 | 154 | 16 | 66 | 92,5 |
66SV1 | 5,5 | 132 | 574 | 375 | 214 | 300 | 168 | 16 | 72 | 110 |
66SV2/2A | 7,5 | 132 | 664 | 367 | 256 | 300 | 191 | 16 | 77 | 133 |
66SV2/1A | 11 | 160 | 699 | 428 | 256 | 350 | 191 | 16 | 81 | 151 |
66SV2 | 11 | 160 | 699 | 428 | 256 | 350 | 191 | 16 | 81 | 151 |
66SV3/2A | 15 | 160 | 789 | 494 | 313 | 350 | 240 | 16 | 86 | 188 |
66SV3/1A | 15 | 160 | 789 | 494 | 313 | 350 | 240 | 16 | 86 | 188 |
66SV3 | 18,5 | 160 | 789 | 494 | 313 | 350 | 240 | 16 | 86 | 197 |
66SV4/2A | 18,5 | 160 | 879 | 494 | 313 | 350 | 240 | 16 | 92 | 203 |
66SV4/1A | 22 | 180 | 879 | 494 | 313 | 350 | 240 | 16 | 93 | 214 |
66SV4 | 22 | 180 | 879 | 494 | 313 | 350 | 240 | 16 | 93 | 214 |
66SV5/2A | 30 | 200 | 969 | 657 | 402 | 400 | 317 | 16 | 105 | 320 |
66SV5/1A | 30 | 200 | 969 | 657 | 402 | 400 | 317 | 16 | 105 | 320 |
66SV5 | 30 | 200 | 969 | 657 | 402 | 400 | 317 | 16 | 105 | 320 |
66SV6/2A | 30 | 200 | 1059 | 657 | 402 | 400 | 317 | 25 | 113 | 328 |
66SV6/1A | 30 | 200 | 1059 | 657 | 402 | 400 | 317 | 25 | 113 | 328 |
66SV6 | 37 | 200 | 1059 | 657 | 402 | 400 | 317 | 25 | 113 | 343 |
66SV7/2A | 37 | 200 | 1149 | 657 | 402 | 400 | 317 | 25 | 118 | 348 |
66SV7/1A | 37 | 200 | 1149 | 657 | 402 | 400 | 317 | 25 | 118 | 348 |
66SV7 | 45 | 225 | 1149 | 746 | 455 | 450 | 384 | 25 | 122 | 478 |
66SV8/2A | 45 | 225 | 1239 | 746 | 455 | 450 | 384 | 25 | 127 | 483 |
66SV8/1A | 45 | 225 | 1239 | 746 | 455 | 450 | 384 | 25 | 127 | 483 |
66SV8 | 45 | 225 | 1239 | 746 | 455 | 450 | 384 | 25 | 127 | 483 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN G | VERSIONEN N |
Pumpengehäuse | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
unterer Lagerträger | ||
Laufrad | Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L | |
Diffusor | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Duplex Edelstahl EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803 |
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Kupplung | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Pumpenkopf | Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
|
Dichtungsgehäuse | ||
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und -lager | Wolframkarbid | |
Abstandhalter für Diffusor | Kohle | |
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401)
AISI 316 |
|
Zugstangen | verzinkter Stahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Pumpentyp | Nennleistung | Q=Fördermenge | ||||||||||
l/min 0 | 750 | 900 | 1000 | 1200 | 1300 | 1417 | 1600 | 1800 | 2000 | |||
m³/h 0 | 45 | 54 | 60 | 72 | 78 | 85 | 96 | 108 | 120 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | ||||||||||
92SV1/1A | 5,5 | 7,5 | 24,5 | 22,2 | 21,5 | 20,9 | 19,4 | 18,5 | 17,3 | 15 | 11,8 | 7,9 |
92SV1 | 7,5 | 10 | 33,5 | 28,7 | 27,2 | 26,2 | 24,3 | 23,3 | 22,2 | 20,2 | 17,6 | 14,3 |
92SV2/2A | 11 | 15 | 49,4 | 45,1 | 43,7 | 42,5 | 39,6 | 37,9 | 35,5 | 30,9 | 24,6 | 16,8 |
92SV2 | 15 | 20 | 67,8 | 58,2 | 55 | 53 | 49,5 | 47,6 | 45,2 | 41,4 | 36,3 | 29,6 |
92SV3/2A | 18,5 | 25 | 82,4 | 74,4 | 72 | 70 | 65 | 62 | 59 | 52 | 43,6 | 32,9 |
92SV3 | 22 | 30 | 102,2 | 88,2 | 84 | 81 | 76 | 73 | 69 | 63 | 56 | 46,3 |
92SV4/2A | 30 | 40 | 115,7 | 104 | 100 | 97 | 90 | 87 | 82 | 74 | 63 | 49 |
92SV4 | 30 | 40 | 133,1 | 117 | 112 | 108 | 101 | 97 | 92 | 85 | 75 | 62,5 |
92SV5/2A | 37 | 50 | 149 | 133,2 | 128 | 124 | 116 | 111 | 105 | 95 | 81 | 64,6 |
92SV5 | 37 | 50 | 166,4 | 146,3 | 140 | 135 | 126 | 121 | 115 | 106 | 94 | 78,1 |
92SV6/2A | 45 | 60 | 183,3 | 163,1 | 156 | 152 | 141 | 135 | 129 | 117 | 101 | 81 |
92SV6 | 45 | 60 | 200,9 | 175,9 | 168 | 163 | 151 | 146 | 139 | 127 | 113 | 94,2 |
92SV7/2A | 45 | 60 | 216,8 | 192,4 | 184 | 179 | 167 | 160 | 152 | 138 | 120 | 96,7 |
Pumpentyp | Motor | Abmessungen | Gewicht(kg) | |||||||
kW | Baugrösse | L1 | L2 | D1 | D2 | M | PN | Hydraulik | Pumpe mit Motor |
|
92SV1/1A | 5,5 | 132 | 574 | 375 | 214 | 300 | 168 | 16 | 71 | 109 |
92SV1 | 7,5 | 132 | 574 | 367 | 256 | 300 | 191 | 16 | 71 | 127 |
92SV2/2A | 11 | 160 | 699 | 428 | 256 | 350 | 191 | 16 | 80 | 150 |
92SV2 | 15 | 160 | 699 | 494 | 313 | 350 | 240 | 16 | 80 | 182 |
92SV3/2A | 18,5 | 160 | 789 | 494 | 313 | 350 | 240 | 16 | 86 | 197 |
92SV3 | 22 | 180 | 789 | 494 | 313 | 350 | 240 | 16 | 87 | 208 |
92SV4/2A | 30 | 200 | 879 | 657 | 402 | 400 | 317 | 16 | 99 | 314 |
92SV4 | 30 | 200 | 879 | 657 | 402 | 400 | 317 | 16 | 99 | 314 |
92SV5/2A | 37 | 200 | 969 | 657 | 402 | 400 | 317 | 25 | 107 | 337 |
92SV5 | 37 | 200 | 969 | 657 | 402 | 400 | 317 | 25 | 107 | 337 |
92SV6/2A | 45 | 225 | 1059 | 746 | 455 | 450 | 384 | 25 | 116 | 472 |
92SV6 | 45 | 225 | 1059 | 746 | 455 | 450 | 384 | 25 | 116 | 472 |
92SV7/2A | 45 | 225 | 1149 | 746 | 455 | 450 | 384 | 25 | 121 | 477 |
Vertikale mehrstufige Edelstahl Kreiselpumpen
Teile-Benennung | VERSIONEN G | VERSIONEN N |
Pumpengehäuse | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
unterer Lagerträger | ||
Laufrad | Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L | |
Diffusor | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
Edelstahl EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L |
Gehäusemantel | ||
Welle | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Duplex Edelstahl EN 10088-1-X2CrNiMoN22-5-3 (1.4462) UNS S 31803 |
Motorlaterne | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 | |
Kupplung | Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35 |
Pumpenkopf | Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast) |
|
Dichtungsgehäuse | ||
Gleitringdichtung | Siliziumkarbid/Kohle/EPDM | |
Elastomere | EPDM | |
Kupplungsschutz | Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304 |
|
Wellenhülse und -lager | Wolframkarbid | |
Abstandhalter für Diffusor | Kohle | |
Entlüftungs-/Entleerungsschraube | Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401)
AISI 316 |
|
Zugstangen | verzinkter Stahl EN 10277-3-36SMnPb14 (1.0765) | Edelstahl EN 10088-1-X17CrNi16-2 (1.4057) AISI 431 |
Pumpentyp | Nennleistung | Q=Fördermenge | ||||||||||
l/min 0 | 900 | 1000 | 1200 | 1416 | 1700 | 1900 | 2000 | 2150 | 2300 | |||
m³/h 0 | 54 | 60 | 72 | 85 | 102 | 114 | 120 | 129 | 138 | |||
kW | HP | H= Förderhöhe in Meter Wassersäule | ||||||||||
125SV1 | 7,5 | 10 | 27,6 | 20,8 | 19,8 | 18,6 | 16,8 | 15,3 | 14,4 | 12,9 | 11,3 | 6,2 |
125SV2 | 15 | 20 | 53,8 | 44,4 | 42,5 | 40,4 | 37,1 | 34,4 | 32,9 | 30,4 | 27,7 | 19,6 |
125SV3 | 22 | 30 | 80,7 | 66,5 | 63,8 | 60,6 | 55,7 | 51,6 | 49,4 | 45,7 | 41,5 | 29,4 |
125SV4 | 30 | 40 | 107,6 | 88,7 | 85 | 80,7 | 74,2 | 68,8 | 65,8 | 60,9 | 55,4 | 39,2 |
125SV5 | 37 | 50 | 134,5 | 110,9 | 106,3 | 100,9 | 92,8 | 86 | 82,3 | 76,1 | 69,2 | 49 |
125SV6 | 45 | 60 | 161,4 | 133,1 | 127,6 | 121,1 | 111,3 | 103,2 | 98,7 | 91,3 | 83,1 | 58,8 |
125SV7 | 55 | 75 | 188,3 | 155,2 | 148,8 | 141,3 | 129,9 | 120,4 | 115,2 | 106,6 | 96,9 | 68,6 |
125SV8/2A | 55 | 75 | 211,5 | 174,4 | 167,2 | 158,7 | 145,9 | 135,3 | 129,4 | 119,7 | 108,9 | 77,1 |
Pumpentyp | Motor | Abmessungen | Gewicht(kg) | |||||||
kW | Baugrösse | L1 | L2 | D1 | D2 | M | PN | Hydraulik | Pumpe mit Motor |
|
125SV1 | 7,5 | 132 | 693 | 367 | 256 | 300 | 191 | 16 | 116 | 172 |
125SV2 | 15 | 160 | 878 | 494 | 313 | 350 | 240 | 16 | 131 | 233 |
125SV3 | 22 | 180 | 1028 | 494 | 313 | 350 | 240 | 16 | 143 | 265 |
125SV4 | 30 | 200 | 1178 | 657 | 402 | 400 | 317 | 16 | 161 | 376 |
125SV5 | 37 | 200 | 1328 | 657 | 402 | 400 | 317 | 16 | 172 | 402 |
125SV6 | 45 | 225 | 1478 | 746 | 455 | 450 | 384 | 16 | 187 | 543 |
125SV7 | 55 | 250 | 1658 | 825 | 486 | 550 | 402 | 25 | 216 | 666 |
125SV8/2A | 55 | 250 | 1808 | 825 | 486 | 550 | 402 | 25 | 229 | 679 |
You may choose to prevent this website from aggregating and analyzing the actions you take here. Doing so will protect your privacy, but will also prevent the owner from learning from your actions and creating a better experience for you and other users.
