Linn-Pumpen GmbH

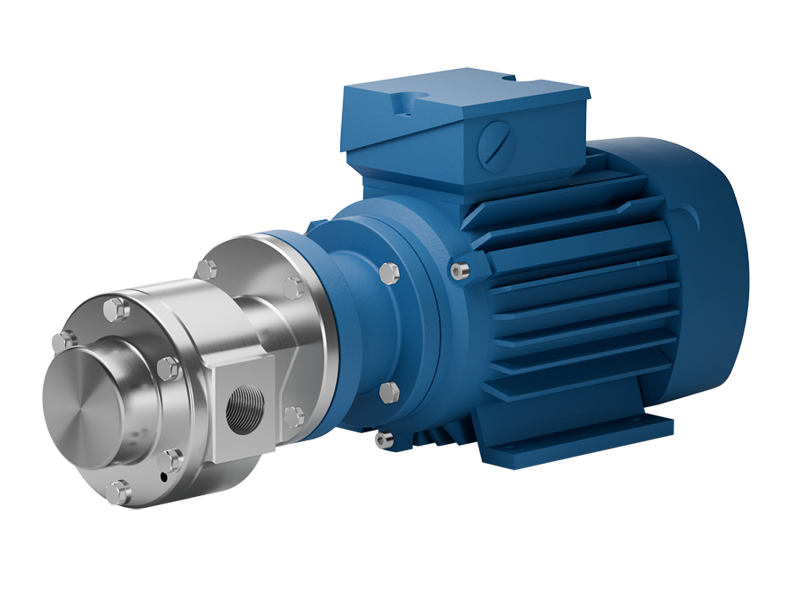

Series E/FLM Stainless-steel electric-Gear-Pumps

Self-priming Stainless steel gear-pumps with electric motor. Suction- and pressure-connections Whitworth pipe threads - opposite 180°.
E/FLM Pumps with stailess-steel-gears (Pumps are completely painted).
E/FLM -PEEK Pumps Gears made of PEEK (Polyetheretherketon).

Applications
The Stainless-steel electric gear-Pumps for Industrial application:
Dosing-systems, coolant feed, Heat transfer, test bench, mechanical engineering and more.

Liquids
Gear-Pumps Series E/FLM for special and corrosive liquids, Emulsions, oils and fats. Non-explosive Liquids, not corrosive against Pump Materials, without any solids.
E/FLM Pumpen for lubricating Liquids
E/FLM -PEEK Pumpen also for non-lubricating Liquids

Elektrozahnradpumpen in Edelstahl Baureihe E/FLM

Operating conditions
Liquid temperature: up to +200°C (depending on the sealing type)
Ambient temperature from 0°C up to +40°C
Standard direction of power shaft: right.
Left or right/left rotation on inquiry

Drive
Standard: three-phase asynchronous motor
operation mode: Continuous operation S1
thermal class 155, protection IP 55
optional: single-phase motor, DC-motors

Zahnradflanschpumpen Drehrichtung Baureihe F

Material

Zahnradflanschpumpen Schnittzeichnung Baureihe F
components E/FLM E/FLM PEEK
Casing and Cover Stainless steel 1.4571
Shaft Stainless steel 1.4571
Gears Stainless steel 1.4571 PEEK
bearing bushes Stainless steel - composite bearings
Seal Sealing Ring NBR
( FPM, PTFE, GLRD, packing gland u.a.)
Pumpenträger Aluminium

E/FLM1.. Performance n ≈ 1450 1/min

type Motor power
kW
pressure
bar
pressure  (bar)
5 10 15 20 30
capacity  l/min
FLM 15 0,12 30 1,15 1,1 1,05 1 0,9
0,18 40 1,15 1,1 1,05 1 0,9
FLM 17 0,12 20 1,6 1,55 1,5 1,4
0,18 40 1,6 1,55 1,5 1,4 1,3
FLM110 0,12 15 2,3 2,25 2,2
0,18 20 2,3 2,25 2,2 2,1
0,25 40 2,3 2,25 2,2 2,1 2
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3% special design (on request)

Dimensions and weight

E/FLM15 - E/FLM 17

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 (0,12 kW / 0,18 kW) weight 7,2 / 7,6 kg

E/FLM 110

Zahnrad-Fußpumpe Amessungen D110 (0,12 kW / 0,18 kW) weight 7,2 / 7,6 kg

E/FLM 110

Zahnrad-Fußpumpe Amessungen D110 (0,25 kW) weight 9,6 kg

E/FLM2.. Performance n ≈ 1450 1/min

type Motor power
kW
pressure
max.
pressure  (bar)
5 10 15 20 30 40 50
capacity  l/min
E/FLM 210 E/FLM 210 PEEK 0,12 10 3 2,95
0,18 20 3 2,95 2,9 2,8
0,25 30 3 2,95 2,9 2,8 2,7
0,37 40 3 2,95 2,9 2,8 2,7 2,6
0,55 70 3 2,95 2,9 2,8 2,7 2,6 2,4
E/FLM 214 E/FLM 214 PEEK 0,12 10 4,5 4,45
0,18 15 4,5 4,45 4,4
0,25 20 4,5 4,45 4,4 4,3
0,37 30 4,5 4,45 4,4 4,3 4,2
0,55 40 4,5 4,45 4,4 4,3 4,2 4,1
0,75 60 4,5 4,45 4,4 4,3 4,2 4,1 3,9
E/FLM 219 E/FLM 219 PEEK 0,12 5 6
0,18 10 6 5,95
0,25 15 6 5,95 5,9
0,37 20 6 5,95 5,9 5,85
0,55 30 6 5,95 5,9 5,85 5,8
0,75 40 6 5,95 5,9 5,85 5,8 5,7
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3% special design (on request)

Dimensions and weight

E/FLM 210 - E/FLM 214

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,12 / 0,18 kW (weight: 8,0 / 8,4 kg)

E/FLM 210 - E/FLM 214

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,25 / 0,37 kW (weight: 10,4 / 11,4 kg)

E/FLM 210 - E/FLM 214

Zahnrad-Fußpumpe Amessungen D110 0,55 kW (weight: 13,5 kg)

E/FLM 210 - E/FLM 214

Zahnrad-Fußpumpe Amessungen D110 0,75 kW (weight: 14,5 kg)

E/FLM 219

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,12 / 0,18 kW (weight: 8,0 / 8,4 kg)

E/FLM 219

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,25 / 0,37 kW (weight: 10,4 / 11,4 kg)

E/FLM 219

Zahnrad-Fußpumpe Amessungen D110 0,55 kW (weight: 13,5 kg)

E/FLM 219

Zahnrad-Fußpumpe Amessungen D110 0,75 kW (weight: 14,5 kg)

E/FLM3.. Performance n ≈ 1450 1/min

type Motor power
kW
pressure
max.
pressure  (bar)
5 10 15 20 30 40 50
capacity  l/min
E/FLM 310 E/FLM 310 PEEK 0,25 10 7,4 7,35
0,37 15 7,4 7,35 7,3
0,55 25 7,4 7,35 7,3 7,25
0,75 35 7,4 7,35 7,3 7,25 7,2
1,1 50 7,4 7,35 7,3 7,25 7,2 7,1 7
1,5 75 7,4 7,35 7,3 7,25 7,2 7,1 7
E/FLM 314 E/FLM 314 PEEK 0,25 8 10,2 10,15
0,37 10 10,2 10,15
0,55 15 10,2 10,15 10,1
0,75 25 10,2 10,15 10,1 10 9,9
1,1 35 10,2 10,15 10,1 10 9,9 9,7
1,5 50 10,2 10,15 10,1 10 9,9 9,7 9,4
E/FLM 318 E/FLM 318 PEEK 0,25 5 13,2
0,37 8 13,2 13,1
0,55 12 13,2 13,1 13
0,75 20 13,2 13,1 13 12,8
1,1 30 13,2 13,1 13 12,8 12,6
1,5 40 13,2 13,1 13 12,8 12,6 12,4
E/FLM 323 E/FLM 323 PEEK 0,25 4 16,7
0,37 6 16,7 16,6
0,55 10 16,7 16,6
0,75 15 16,7 16,6 16,5
1,1 25 16,7 16,6 16,5 16,4 16,2
1,5 33 16,7 16,6 16,5 16,4 16,2 16
E/FLM 328 E/FLM 328 PEEK 0,37 5 20,3
0,55 8 20,3 20,2
0,75 12 20,3 20,2 20,1
1,1 18 20,3 20,2 20,1 20
1,5 25 20,3 20,2 20,1 20 19,8
E/FLM 333 E/FLM 333 PEEK 0,37 4 24,1
0,55 6 24,1 24
0,75 10 24,1 24
1,1 15 24,1 24 23,9
1,5 20 24,1 24 23,9 23,8
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3% special design (on request)

Dimensions and weight

E/FLM 310 - E/FLM 323

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,25 / 0,37 kW (weight: 12,4 / 13,4 kg)

E/FLM 310 - E/FLM 323

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,55 kW (weight: 16,6 kg)

E/FLM 310 - E/FLM 323

Zahnrad-Fußpumpe Amessungen D110 0,75 kW (weight: 17,7 kg)

E/FLM 310 - E/FLM 323

Zahnrad-Fußpumpe Amessungen D110 1,1 kW (weight: 22,4 kg)

E/FLM 328 - E/FLM 333

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,25 / 0,37 kW (weight: 12,4 / 13,5 kg)

E/FLM 328 - E/FLM 333

Zahnrad-Fußpumpe Amessungen D1-017 bis D17 0,55 kW (weight: 16,7 kg)

E/FLM 328 - E/FLM 333

Zahnrad-Fußpumpe Amessungen D110 0,75 kW (weight: 17,8 kg)

E/FLM 328 - E/FLM 333

Zahnrad-Fußpumpe Amessungen D110 1,1 kW (weight: 22,5 kg)

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.
