Linn-Pumpen GmbH

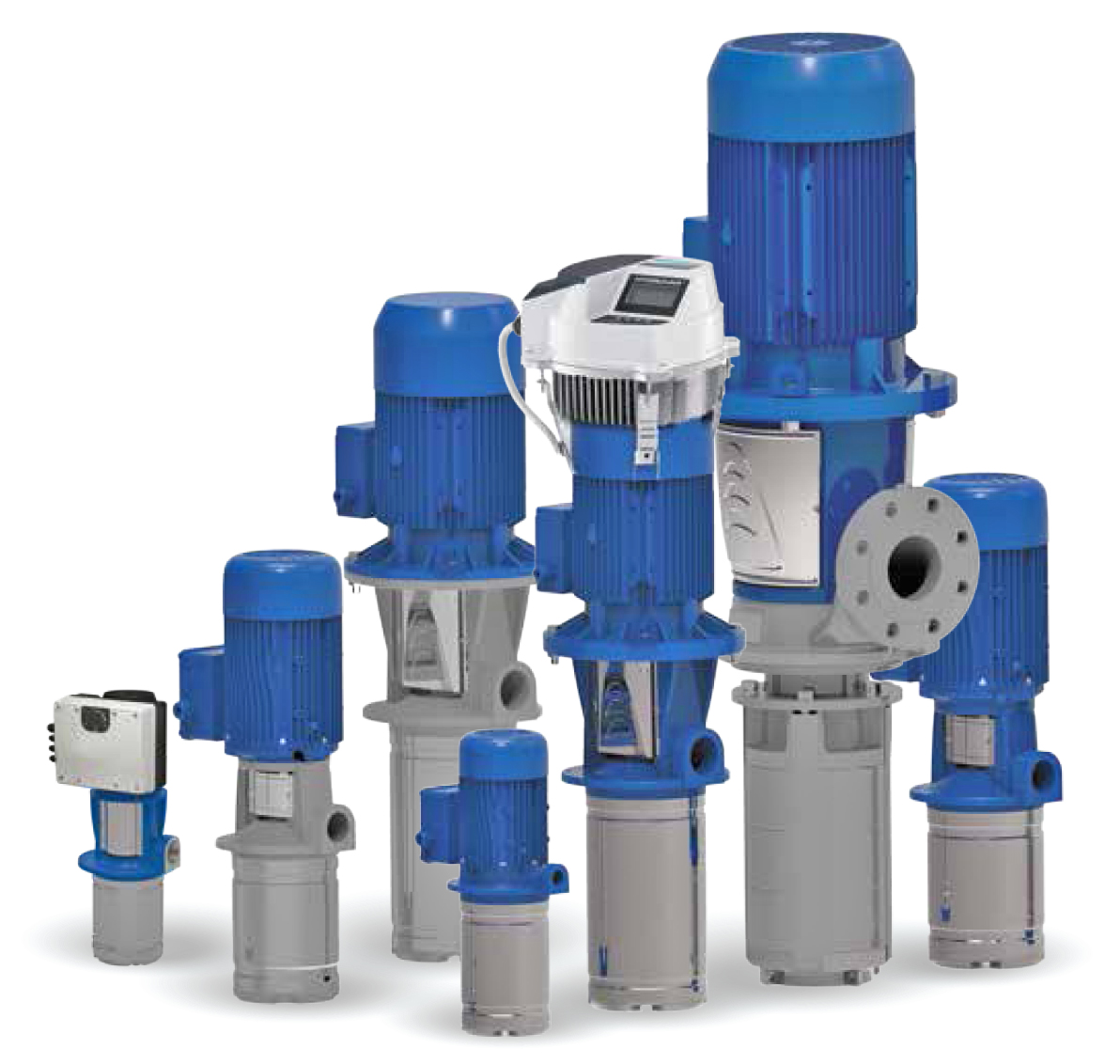

Baureihe SVI Edelstahl Eintauchpumpe Baureihe SVI

Geweblicher und industrieller Einsatz, Gebäudetechnik.

Anwendungen
• Förderung von Kühl- und Schmierflüssigkeiten, Kondensat
• Werkzeugmaschinen, Schweißanlagen, Motorprüfstände
• Kühlsysteme
• Waschanlagen
• Druckerhöhungsanlagen

Technische Daten
Pumpe

Die SVI ist eine vertikale Pumpe mit eingetauchtem Pumpenkörper, ausgestattet mit Standardmotor (Ausführungen S und N).
Fördermenge: bis max. 120 m3/h.
Förderhöhe: bis max. 240 m.
Temperatur des Fördermediums:
von -10°C bis +90°C für Ausführungen "S" und "N" mit Kupplung
von -10°C bis +60°C für Blockausführung "E"
Max. Umgebungstemperatur: +40°C.
Gleitringdichtung in Keramik/Kohle/FPM für Blockausführung "E" und in Siliziumkarbid/Kohle/FPM für Ausführungen "S" und "N" mit Kupplung.
Bei Baureihen SVI 33-46-66-92 können die Gleitringdichtungen ohne Motorausbau getauscht werden.
Auf dem Behälter zu installierender Flansch nach EN 12157 (ex DIN 5440) bei Modellen SVI 2-4.
Standardeinbaulage: senkrecht. Horizontaleinbau auf Anfrage.
Die Pumpen eignen sich zur Förderung von sauberen Flüssigkeiten ohne abrasive und faserhaltige Substanzen, mit einer kinematischen Viskosität bis 37 mm2/sec, sofern der Motor entsprechend ausgelegt wird.

Mindestflüssigkeitsstand beim Ansaugen:
25 mm für die Modelle SVI 2-4-8- 16 und 80 mm für die Modelle SVI 33-46- 66-92.
Ansaug-Bodenscheibe mit Filter zur Vermeidung von Schäden durch Feststoffeintritt.
Prüfabnahme nach ISO 9906 Anhang A.
Drehrichtung: im Uhrzeigersinn bei motorseitiger Pumpenansicht (siehe Pfeil auf Laterne und Kupplung
Die Eintauchtiefe der Pumpe kann auf Anfrage verlängert werden, mögliche Varianten ergeben sich aus der jeweiligen Maß-Tabelle.

Motor
• 2-poliger Kurzschluss-Käfigläufermotor mit Aluminiumgehäuse und externer Belüftung.
• Konstruktionsdaten: - Blockausführung bei "E"- Ausführung - Standardmotor bei Ausführungen "S" und "N"
• Baugrößen von 3 kW bis 22 kW sind mit PLM-Motoren ausgestattet, deren Wirkungsgrade innerhalb der als Effizienzklasse 1 bezeichneten Werte liegen.
• Baugrößen mit 30 kW und mehr werden mit anderen Motoren ausgerüstet.
• Schutzart IP.55
• Isolationsklasse F
• Leistungen nach EN 60034-1
• Standardspannungen: - Drehstrom: 220-240/380-415 V, 50 Hz, für Leistungen bis 3 kW;
380-415/660-690 V, 50 Hz, für Leistungen über 3 kW.


Baureihe SVI2..E

Mehrstufige Edelstahl-Eintauchpumpe in Blockbauweise

Konstruktionsmerkmale Baureihe SVI 2 (Ausführungen E, EN)

• vertikale Eintauchpumpe mit Laufrädern, Diffusoren, Außengehäuse, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl.
• Laterne mit Druckstutzen in Grauguss
• Ausführung "EN" komplett aus Edelstahl 1.4401/1.4404/1.4408
• Motor mit besonderem Wellenende
• Standardausführung für Temperaturbereich von -10°C bis +60°C.

Werkstoffe

SVI 2, 4 (AUSFÜHRUNG E)

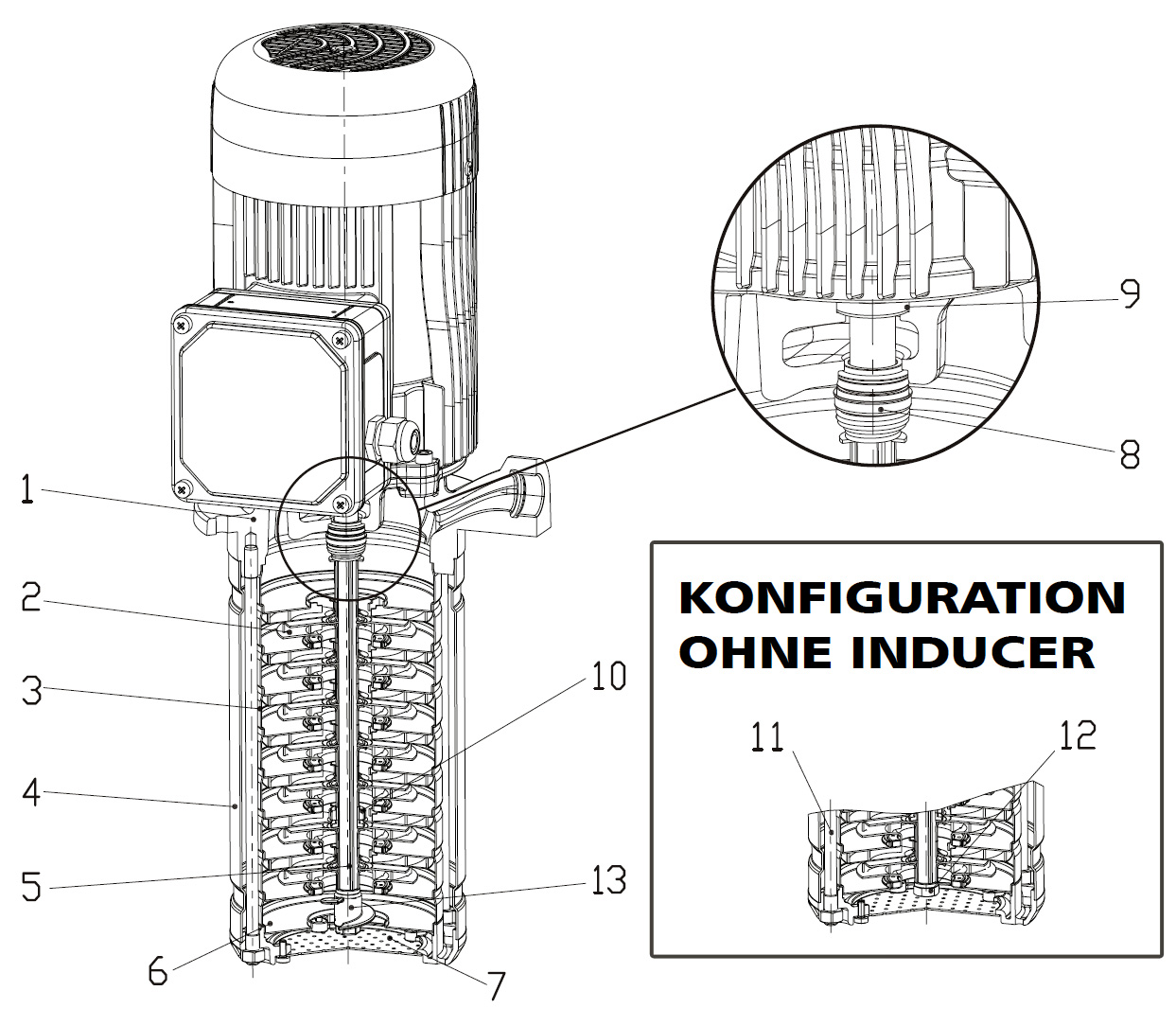

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Grauguss   EN 1561-GJL-200 (JL1030)  ASTM Class 25
2 Laudrad    Edelstahl    EN 10088-1-X5CrNi18-10 (1,4301)    AISI 304
3 Diffusor    Edelstahl
4 Gehäusemantel    Edelstahl   EN10088-1-X2CrNiMo17-12-2 (1,4404)   AISI 316L
5 Welle    Edelstahl    EN 10088-1-X5CrNi18-10 (1,4301)    AISI 304
6 Pumpenfuß    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408) ASTM CF8M (AISI 316 cast)
7 Saugsieb    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401)  AISI 316
8 Gleitringdichtung    Keramik/Kohle/PFM
9 Elastomere    FPM
10 Wellenhülse    Wolframkarbid
11 Abstandhalter    Keramik
12 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401)  AISI 316
13 Schraube    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301)  AISI 304

SVI 2, 4 (AUSFÜHRUNG EN)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)  ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1,4404)  AISI 316L
3 Diffusor    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
4 Gehäusemantel    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
5 Welle    Duplex-Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
6 Pumpenfuß    Grauguss    EN 10213-4-GX5CrNiMo19-11-2 (1,4408)    ASTM CF8M (AISI 316 cast)
7 Saugsieb   Technopolymer PPS  EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
8 Gleitringdichtung    Keramik/Kohle/PFM
9 Elastomere    FPM
10 Wellenhülse    Wolframkarbid
11 Abstandhalter    Keramik
12 Zugstangen    Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
13 Schraube    Edelstahl    EN 10088-1-X5CrNi18-10 (1,4301)    AISI 304

Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
l/min 0   20 30 40 50 60 70
m³/h 0   1,2 1,8 2,4 3 3,6 4,2
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 201E   0,37 0,5 10,6 9,2 8,4 7,5 6,5 5,2 3,7
 SVI 202E   0,37 0,5 21,2 18,4 16,8 15 12,9 10,4 7,4
 SVI 203E   0,45 0,6 31,8 27,6 25,3 22,5 19,4 15,6 11,1
 SVI 204E   0,55 0,75 42,4 36,9 33,7 30,1 25,8 20,8 14,8
 SVI 205E   0,75 1 53 46,1 42,1 37,6 32,3 26 18,6
 SVI 206E   0,75 1 63,7 55,3 50,5 45,1 38,7 31,2 22,3
 SVI 207E   0,9 1,2 74,3 64,5 58,9 52,6 45,2 36,4 26



Abmessung und Gewicht

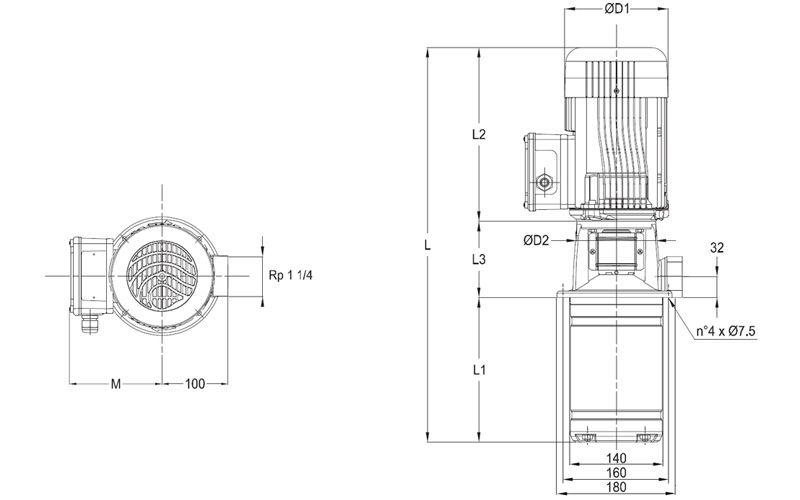

mehrstufige Edelstahl Eintauchpumpen Baureihe SVI2..E Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße  L    L1    L2    M    D1    kg
SVI201/03E03T 0,37 63 324 106 218 111 120 8,8
SVI202/03E03T 0,37 63 324 106 218 111 120 8,9
SVI203/03E04T 0,45 63 324 106 218 111 120 9,8
SVI204/04E05T 0,55 63 349 131 218 111 120 10,6
SVI205/05E07T 0,75 71 388 156 232 121 140 13,5
SVI206/06E07T 0,75 71 413 181 232 121 140 13,9
SVI207/07E09T 0,9 71 438 206 232 121 140 15
Pumpentyp Motor L2
mm
Anzahl der Stufen
 kW   Baugröße 3 4 5 6 7 8
L1 Einbaulängen in mm
  SVI201/..   0,37 63 218 106 131 156 181 206 231
  SVI202/..   0,37 63 218 106 131 156 181 206 231
  SVI203/..   0,45 63 218 106 131 156 181 206 231
  SVI204/..   0,55 63 218    131 156 181 206 231
  SVI205/..   0,75 71 232       156 181 206 231
  SVI206/..   0,75 71 232          181 206 231
  SVI207/..   0,9 71 232             206 231

Baureihe SVI4..E

Mehrstufige Edelstahl-Eintauchpumpe in Blockbauweise

Konstruktionsmerkmale Baureihe SVI 4 (Ausführungen E, EN)

• vertikale Eintauchpumpe mit Laufrädern, Diffusoren, Außengehäuse, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl.
• Laterne mit Druckstutzen in Grauguss
• Ausführung "EN" komplett aus Edelstahl 1.4401/1.4404/1.4408
• Motor mit besonderem Wellenende
• Standardausführung für Temperaturbereich von -10°C bis +60°C.

Werkstoffe

SVI 4 (Ausführung E)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Grauguss   EN 1561-GJL-200 (JL1030)  ASTM Class 25
2 Laudrad    Edelstahl    EN 10088-1-X5CrNi18-10 (1,4301)    AISI 304
3 Diffusor    Edelstahl
4 Gehäusemantel    Edelstahl   EN10088-1-X2CrNiMo17-12-2 (1,4404)   AISI 316L
5 Welle    Edelstahl    EN 10088-1-X5CrNi18-10 (1,4301)    AISI 304
6 Pumpenfuß    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408) ASTM CF8M (AISI 316 cast)
7 Saugsieb    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401)  AISI 316
8 Gleitringdichtung    Keramik/Kohle/PFM
9 Elastomere    FPM
10 Wellenhülse    Wolframkarbid
11 Abstandhalter    Keramik
12 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401)  AISI 316
13 Schraube    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301)  AISI 304

SVI 4 (Ausführung EN)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)  ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1,4404)  AISI 316L
3 Diffusor    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
4 Gehäusemantel    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
5 Welle    Duplex-Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
6 Pumpenfuß    Grauguss    EN 10213-4-GX5CrNiMo19-11-2 (1,4408)    ASTM CF8M (AISI 316 cast)
7 Saugsieb   Technopolymer PPS  EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
8 Gleitringdichtung    Keramik/Kohle/PFM
9 Elastomere    FPM
10 Wellenhülse    Wolframkarbid
11 Abstandhalter    Keramik
12 Zugstangen    Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
13 Schraube    Edelstahl    EN 10088-1-X5CrNi18-10 (1,4301)    AISI 304

Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
l/min 0   40 50 60 70 80 90 100 110 120
m³/h 0   2,4 3 3,6 4,2 4,8 5,4 6 6,6 7,2
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 401E   0,37 0,5 9,5 8 7,6 7,2 6,7 6,2 5,6 4,9 4,2 3,4
 SVI 402E   0,37 0,5 19 16,1 15,3 14,4 13,4 12,3 11,2 9,9 8,4 6,8
 SVI 403E   0,45 0,6 28,5 24,1 22,9 21,5 20,1 18,5 16,7 14,8 12,6 10,2
 SVI 404E   0,55 0,75 38 32,1 30,5 28,7 26,8 24,7 22,3 19,7 16,8 13,6
 SVI 405E   0,75 1 47,5 40,2 38,1 35,9 33,5 30,8 27,9 24,6 21 17,1
 SVI 406E   0,9 1,2 57 48,2 45,8 43,1 40,2 37 33,5 29,6 25,3 20,5



Abmessung und Gewicht

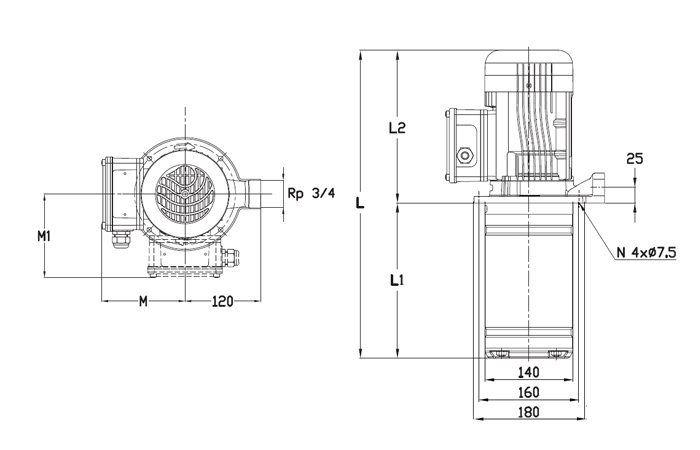

mehrstufige Edelstahl EIntauchpumpen Baureihe SVI4..E Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße  L    L1    L2    M    D1    kg
 SVI401/03E03T   0,37 63 324 106 218 111 120 8,8
 SVI402/03E03T   0,37 63 324 106 218 111 120 8,9
 SVI403/03E04T   0,45 63 324 106 218 111 120 9,8
 SVI404/04E05T   0,55 63 349 131 218 111 120 10,6
 SVI405/05E07T   0,75 71 388 156 232 121 140 13,5
 SVI406/06E09T   0,9 71 413 181 232 121 140 14,6
Pumpentyp Motor L2
mm
Anzahl der Stufen
 kW   Baugröße 3 4 5 6 7 8
L1 Einbaulängen in mm
  SVI401/..   0,37 63 218 106 131 156 181 206 231
  SVI402/..   0,37 63 218 106 131 156 181 206 231
  SVI403/..   0,45 63 218 106 131 156 181 206 231
  SVI404/..   0,55 63 218    131 156 181 206 231
  SVI405/..   0,75 71 232       156 181 206 231
  SVI406/..   0,99 71 232          181 206 231

Baureihe SVI2..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 2 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Außengehäuse, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Standardmotor, komplett aus Edelstahl 1.4401/1.4404/1.4408
• Reduzierter Axialschub gestattet den Einsatz von Standardmotoren, die einfach zu beschaffen sind.
• Gleitringdichtung gem. EN 12756 (ex DIN 24960) und ISO 3069.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

SVI 2 (Ausführung S)

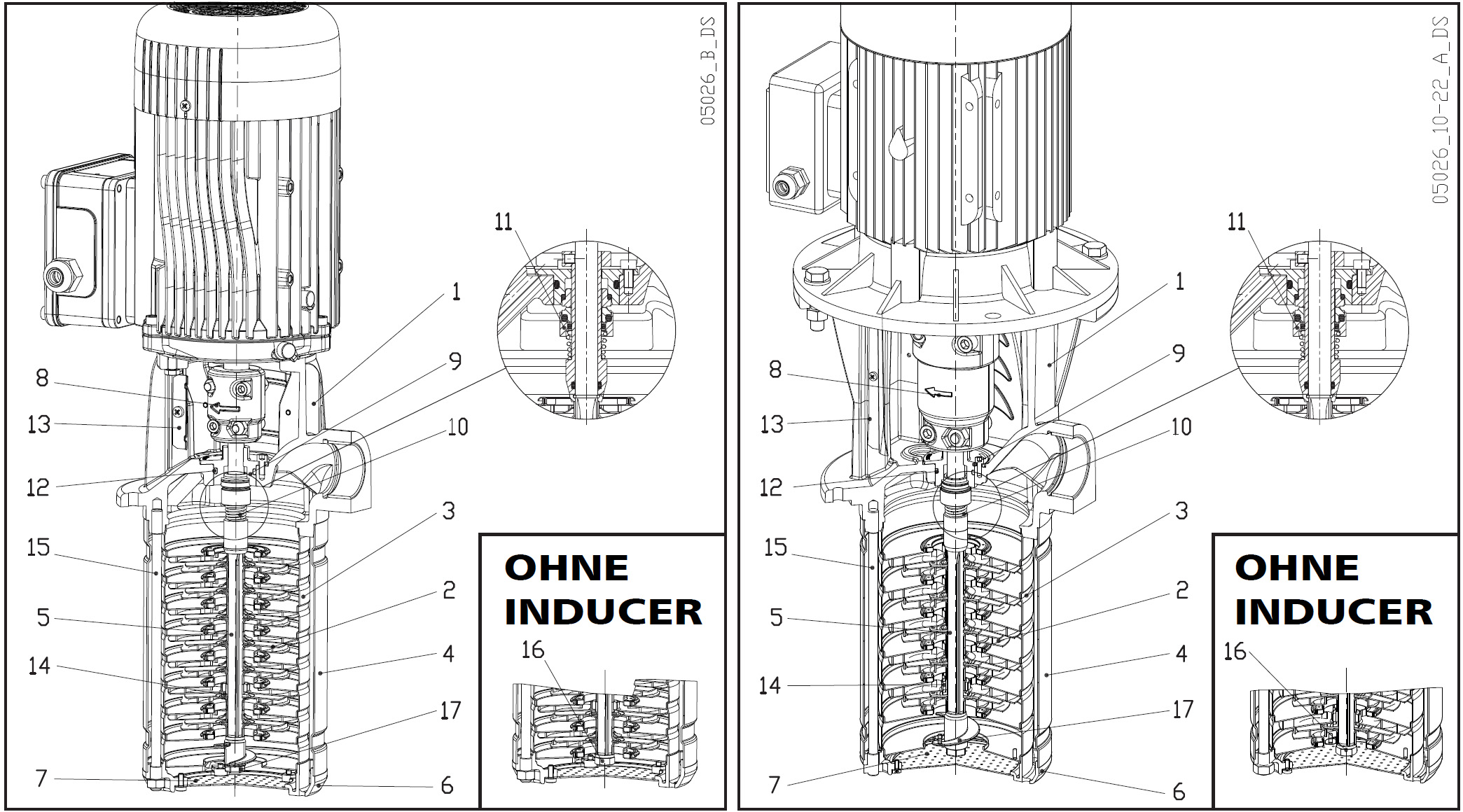

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Motorlaterne    Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
3 Diffusor    Edelstahl
4 Gehäusemantel    Edelstahl   EN10088-1-X2CrNiMo17-12-2 (1,4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
6 Pumpenfuß    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)
ASTM CF8M
AISI 316 cast
7 Saugsieb    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316

SVI 2 (Ausführung N)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)  ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1,4404)  AISI 316L
3 Diffusor    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
4 Gehäusemantel    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
5 Welle    Duplex-Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
6 Pumpenfuß    Grauguss    EN 10213-4-GX5CrNiMo19-11-2 (1,4408)    ASTM CF8M (AISI 316 cast)
7 Saugsieb   Technopolymer PPS  EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316


Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
l/min 0   20 30 40 50 60 70
m³/h 0   1,2 1,8 2,4 3 3,6 4,2
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 202S   0,37 0,5 21,4 18,8 17,2 15,4 13,2 10,6 7,4
 SVI 203S   0,37 0,5 32,1 28,1 25,8 23,1 19,8 15,9 11,1
 SVI 204S   0,55 0,75 42,8 37,5 34,4 30,8 26,4 21,2 14,8
 SVI 205S   0,75 1 53,5 46,9 43 38,5 33 26,5 18,6
 SVI 206S   0,75 1 64,2 56,3 51,6 46,2 39,6 31,7 22,3
 SVI 207S   1,1 1,5 74,9 65,6 60,2 53,9 46,2 37 26
 SVI 208S   1,1 1,5 85,6 75 68,8 61,5 52,8 42,3 29,7
 SVI 209S   1,1 1,5 96,3 84,4 77,4 69,2 59,4 47,6 33,4
 SVI 211S   1,5 2 117,7 103,2 94,6 84,6 72,6 58,2 40,8
 SVI 212S   1,5 2 128,4 112,5 103,2 92,3 79,2 63,5 44,5
 SVI 214S   2,2 3 149,8 131,3 120,4 107,7 92,5 74,1 52
 SVI 216S   2,2 3 171,2 150,1 137,7 123,1 105,7 84,7 59,4
 SVI 218S   2,2 3 192,6 168,8 154,9 138,5 118,9 95,2 66,8
 SVI 220S   3 4 214 187,6 172,1 153,9 132,1 105,8 74,2
 SVI 222S   3 4 235,4 206,3 189,3 169,2 145,3 116,4 81,7
 SVI 224S   3 4 256,8 225,1 206,5 184,6 158,5 127 89,1

Abmessung und Gewicht

mehrstufige Edelstahl EIntauchpumpen Baureihe SVI2..S Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI202/02S03T   0,37 71 416 107 209 100 111 120 105 14
  SVI203/03S03T   0,37 71 441 132 209 100 111 120 105 14
  SVI204/04S05T   0,55 71 488 157 231 100 121 140 105 15
  SVI205/05S07T   0,75 80 518 182 226 110 121 140 120 18
  SVI206/06S07T   0,75 80 543 207 226 110 121 140 120 18
  SVI207/07S11T   1,1 80 604 231 263 110 129 155 120 19
  SVI208/08S11T   1,1 80 629 256 263 110 129 155 120 19
  SVI209/09S11T   1,1 80 654 281 263 110 129 155 120 20
  SVI211/11S15T   1,5 90 714 331 263 120 129 155 140 25
  SVI212/12S15T   1,5 90 739 356 263 120 129 155 140 25
  SVI214/14S22T   2,2 90 789 406 263 120 129 155 140 27
  SVI216/16S22T   2,2 90 839 456 263 120 129 155 140 28
  SVI218/18S22T   2,2 90 889 506 263 120 129 155 140 29
  SVI220/20S30T   3 100 984 556 298 130 134 174 160 35
  SVI222/22S30T   3 100 1034 606 298 130 134 174 160 35
  SVI224/24S30T   3 100 1084 656 298 130 134 174 160 36
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 2 3 4 5 6 7 8 9 11 12 13 14 15 16 18 20 22 24
L1 Einbaulängen in mm
  SVI202/..   0,37 71 309 107 132 157 182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI203/..   0,37 71 309    132 157 182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI204/..   0,55 71 331       157 182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI205/..   0,75 80 336          182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI206/..   0,75 80 336             207 231 256 281 331 356 381 406 431 456 506 556 606 656
 SVI207/..   1,1 80 373                231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI208/..   1,1 80 373                   256 281 331 356 381 406 431 456 506 556 606 656
 SVI209/..   1,1 80 373                      281 331 356 381 406 431 456 506 556 606 656
 SVI211/..   1,5 90 383                         331 356 381 406 431 456 506 556 606 656
 SVI212/..   1,5 90 383                            356 381 406 431 456 506 556 606 656
 SVI214/..   2,2 90 383                                  406 431 456 506 556 606 656
 SVI216/..   2,2 90 383                                        456 506 556 606 656
 SVI218/..   2,2 90 383                                           506 556 606 656
  SVI220/..   3 100 428                                              556 606 656
  SVI222/..   3 100 428                                                 606 656
  SV224/..   3 100 428                                                    656

Baureihe SVI4..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 4 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Außengehäuse, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Standardmotor, komplett aus Edelstahl 1.4401/1.4404/1.4408
• Reduzierter Axialschub gestattet den Einsatz von Standardmotoren, die einfach zu beschaffen sind.
• Gleitringdichtung gem. EN 12756 (ex DIN 24960) und ISO 3069.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

SVI 4 (Ausführung S)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Motorlaterne    Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
3 Diffusor    Edelstahl
4 Gehäusemantel    Edelstahl   EN10088-1-X2CrNiMo17-12-2 (1,4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
6 Pumpenfuß    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)
ASTM CF8M
AISI 316 cast
7 Saugsieb    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316

SVI 4 (Ausführung N)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)  ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1,4404)  AISI 316L
3 Diffusor    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
4 Gehäusemantel    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
5 Welle    Duplex-Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
6 Pumpenfuß    Grauguss    EN 10213-4-GX5CrNiMo19-11-2 (1,4408)    ASTM CF8M (AISI 316 cast)
7 Saugsieb   Technopolymer PPS  EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316


Kenndaten n ≈ 2900 1/min

Pumpentyp Nenn-Leistung Q=Fördermenge
l/min 0   40 50 60 70 80 90 100 110 120
m³/h 0   2,4 3 3,6 4,2 4,8 5,4 6 6,6 7,2
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 402S   0,37 0,5 19,3 16,8 16 15,2 14,3 13,2 12,1 10,8 9,4 7,9
 SVI 403S   0,55 0,75 28,9 25,2 24 22,8 21,4 19,8 18,1 16,2 14,1 11,8
 SVI 404S   0,75 1 38,5 33,6 32 30,4 28,5 26,5 24,2 21,6 18,9 15,8
 SVI 405S   1,1 1,5 48,2 42 40,1 38 35,6 33,1 30,2 27,1 23,6 19,7
 SVI 406S   1,1 1,5 57,8 50,4 48,1 45,6 42,8 39,7 36,3 32,5 28,3 23,7
 SVI 407S   1,1 1,5 67,5 58,7 56,1 53,1 49,9 46,3 42,3 37,9 33 27,6
 SVI 408S   1,5 2 77,1 67,1 64,1 60,7 57 52,9 48,3 43,3 37,7 31,5
 SVI 409S   1,5 2 86,7 75,5 72,1 68,3 64,2 59,5 54,4 48,7 42,4 35,5
 SVI 411S   2,2 3 106 92,3 88,1 83,5 78,4 72,8 66,5 59,5 51,9 43,4
 SVI 413S   2,2 3 125,3 109,1 104,2 98,7 92,7 86 78,6 70,4 61,3 51,3
 SVI 414S   3 4 134,9 117,5 112,2 106,3 99,8 92,6 84,6 75,8 66 55,2
 SVI 416S   3 4 154,2 134,3 128,2 121,5 114,1 105,8 96,7 86,6 75,4 63,1
 SVI 418S   3 4 173,5 151,1 144,2 136,7 128,3 119 108,8 97,4 84,8 71
 SVI 420S   4 5,5 192,7 167,9 160,2 151,8 142,6 132,3 120,9 108,2 94,3 78,9
 SVI 422S   4 5,5 212 184,6 176,3 167 156,8 145,5 133 119,1 103,7 86,7
 SVI 424S   4 5,5 231,3 201,4 192,3 182,2 171,1 158,7 145 129,9 113,1 94,6

Abmessung und Gewicht

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI4 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI402/02S03T   0,37 71 416 107 209 100 111 120 105 14
  SVI403/03S05T   0,55 71 463 132 231 100 111 140 105 14
  SVI404/04S07T   0,75 80 493 157 226 110 121 140 120 17
  SVI405/05S11T   1,1 80 555 182 263 110 121 155 120 18
  SVI406/06S11T   1,1 80 580 207 263 110 121 155 120 18
  SVI407/07S11T   1,1 80 604 231 263 110 129 155 120 19
  SVI408/08S15T   1,5 90 639 256 263 120 129 155 140 24
  SVI409/09S15T   1,5 90 664 281 263 120 129 155 140 24
  SVI411/11S22T   2,2 90 714 331 263 120 129 155 140 26
  SVI413/13S22T   2,2 90 764 381 263 120 129 155 140 27
  SVI414/14S30T   3 100 834 406 298 130 134 174 160 35
  SVI416/16S30T   3 100 884 456 298 130 134 174 160 35
  SVI418/18S30T   3 100 934 506 298 130 134 174 160 35
  SVI420/20S40T   4 112 1005 556 319 130 154 197 160 51
  SVI422/22S40T   4 112 1055 606 319 130 154 197 160 51
  SVI424/24S40T   4 112 1105 656 319 130 154 197 160 52
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 2 3 4 5 6 7 8 9 11 12 13 14 15 16 18 20 22 24
L1 Einbaulängen in mm
  SVI402/..   0,37 71 309 107 132 157 182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI403/..   0,55 71 331    132 157 182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI404/..   0,75 80 336       157 182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
  SVI405/..   1,1 80 373          182 207 231 256 281 331 356 381 406 431 456 506 556 606 656
 SVI406/..  1,1 80 373             207 231 256 281 331 356 381 406 431 456 506 556 606 656
 SVI407/..   1,1 80 373                231 256 281 331 356 381 406 431 456 506 556 606 656
 SVI408/..   1,5 90 383                   256 281 331 356 381 406 431 456 506 556 606 656
 SVI409/..   1,5 90 383                      281 331 356 381 406 431 456 506 556 606 656
 SVI411/..   2,2 90 383                         331 356 381 406 431 456 506 556 606 656
 SVI413/..   2,2 90 383                               381 406 431 456 506 556 606 656
 SVI414/..   3 100 428                                  406 431 456 506 556 606 656
 SVI416/..   3 100 428                                        456 506 556 606 656
 SVI418/..  3 100 428                                           506 556 606 656
 SVI420/..   4 112 449                                              556 606 656
  SVI422/..   4 112 449                                                 606 656
  SVI424/..   4 112 449                                                    656

Baureihe SVI8..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 8 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Außengehäuse, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Standardmotor, komplett aus Edelstahl 1.4401/1.4404/1.4408
• Reduzierter Axialschub gestattet den Einsatz von Standardmotoren, die einfach zu beschaffen sind.
• Gleitringdichtung gem. EN 12756 (ex DIN 24960) und ISO 3069.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

SVI 8 (Ausführung S)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Motorlaterne    Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
3 Diffusor    Edelstahl
4 Gehäusemantel    Edelstahl   EN10088-1-X2CrNiMo17-12-2 (1,4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
6 Pumpenfuß    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)
ASTM CF8M
AISI 316 cast
7 Saugsieb    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316

SVI 8 (Ausführung N)

Edelstahl Eintauchpumpen Typ SVI2 / 4 E, EN Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)  ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1,4404)  AISI 316L
3 Diffusor    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
4 Gehäusemantel    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
5 Welle    Duplex-Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
6 Pumpenfuß    Grauguss    EN 10213-4-GX5CrNiMo19-11-2 (1,4408)    ASTM CF8M (AISI 316 cast)
7 Saugsieb   Technopolymer PPS  EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316


Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
 l/min 0   100 125 150 175 200 233
 m 3/h 0   6 7,5 9 10,5 12 14
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 801S   0,75 1 14 12,5 11,8 11 10 8,7 6,5
 SVI 802S   1,1 1,5 28 25 23,7 22,1 20 17,4 13
 SVI 803S   1,5 2 42 37,5 35,5 33,1 29,9 26 19,4
 SVI 804S   2,2 3 56 50 47,4 44,1 39,9 34,7 25,9
 SVI 805S   2,2 3 70 62,4 59,2 55,1 49,9 43,4 32,4
 SVI 806S   3 4 84 74,9 71,1 66,2 59,9 52,1 38,9
 SVI 808S   4 5,5 112 99,9 94,8 88,2 79,9 69,5 51,8
 SVI 809S   4 5,5 126 112,4 106,6 99,2 89,8 78,1 58,3
 SVI 811S   5,5 7,5 154 137,4 130,3 121,3 109,8 95,5 71,3
 SVI 812S   5,5 7,5 168 149,9 142,2 132,3 119,8 104,2 77,8
 SVI 814S   7,5 10 196 174,9 165,9 154,4 139,8 121,5 90,7
 SVI 816S   7,5 10 224 199,8 189,6 176,4 159,7 138,9 103,7

Abmessung und Gewicht

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI8 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI801/02S07T   0,75 80 491 146 226 119 121 140 120 22
  SVI802/02S11T   1,1 80 528 146 263 119 129 155 120 23
  SVI803/03S15T   1,5 90 576 184 263 129 129 155 140 28
  SVI804/04S22T   2,2 90 614 222 263 129 129 155 140 30
  SVI805/05S22T   2,2 90 652 260 263 129 129 155 140 31
  SVI806/06S30T   3 100 735 298 298 139 134 174 160 40
  SVI808/08S40T   4 112 832 374 319 139 154 197 160 57
  SVI809/09S40T   4 112 870 412 319 139 154 197 160 58
  SVI811/11S55T   5,5 132 1022 488 375 159 168 214 300 69
  SVI812/12S55T   5,5 132 1060 526 375 159 168 214 300 70
  SVI814/14S75T   7,5 132 1128 602 367 159 191 256 300 88
  SVI816/16S75T   7,5 132 1204 678 367 159 191 256 300 89
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 2 3 4 5 6 7 8 9 11 12 13 14 15 16
L1 Einbaulängen in mm
  SVI801/..   0,75 80 345 146 184 222 260 298 336 374 412 450 488 526 602 640 678
  SVI802/..   1,1 80 382 146 184 222 260 298 336 374 412 450 488 526 602 640 678
  SVI803/..   1,5 90 392    184 222 260 298 336 374 412 450 488 526 602 640 678
  SVI804/..   2,2 90 392       222 260 298 336 374 412 450 488 526 602 640 678
  SVI805/..   2,2 90 392          260 298 336 374 412 450 488 526 602 640 678
 SVI806/..   3 100 437             298 336 374 412 450 488 526 602 640 678
 SVI808/..   4 112 458                   374 412 450 488 526 602 640 678
 SVI809/..   4 112 458                      412 450 488 526 602 640 678
 SVI811/..   5,5 132 534                            488 526 602 640 678
 SVI812/..   5,5 132 534                               526 602 640 678
 SVI814/..   7,5 132 526                                  602 640 678
 SVI816/..   7,5 132 526                                        678

Baureihe SVI16..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 16 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Außengehäuse, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Standardmotor, komplett aus Edelstahl 1.4401/1.4404/1.4408
• Reduzierter Axialschub gestattet den Einsatz von Standardmotoren, die einfach zu beschaffen sind.
• Gleitringdichtung gem. EN 12756 (ex DIN 24960) und ISO 3069.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

SVI 16 (Ausführung S)

Edelstahl Eintauchpumpen Typ SVI16..S Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Motorlaterne    Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
3 Diffusor    Edelstahl
4 Gehäusemantel    Edelstahl   EN10088-1-X2CrNiMo17-12-2 (1,4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNi18-10 (1,4301) AISI 304
6 Pumpenfuß    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)
ASTM CF8M
AISI 316 cast
7 Saugsieb    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316

SVI 16 (Ausführung N)

Edelstahl Eintauchpumpen Typ SVI16..N Schnittzeichnung
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE    USA
1 Motorlaterne    Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1,4408)  ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1,4404)  AISI 316L
3 Diffusor    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
4 Gehäusemantel    Edelstahl    EN 10088-1-X2CrNiMo17-12-2 (1,4404)    AISI 316L
5 Welle    Duplex-Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
6 Pumpenfuß    Grauguss    EN 10213-4-GX5CrNiMo19-11-2 (1,4408)    ASTM CF8M (AISI 316 cast)
7 Saugsieb   Technopolymer PPS  EN 10088-1-X5CrNiMo17-12-2 (1,4401)    AISI 316
8 Kupplung (bis 4 kW) Aluminium EN 1706-AC-AlSi11Cu2 (Fe) (AC46100)
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Gleitringdichtung   Siliziumkarbid/Kohle/FPM
10 Elastomere    FPM
11 Kupplungsschutz Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
12 Wellenhülse    Wolframkarbid
13 Abstandhalter    Keramik
14 Zugstangen    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316
15 Schraube    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1,4401) AISI 316


Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
 l/min 0   150 175 200 233 250 275 300 350 400
 m 3/h 0   9 10,5 12 14 15 16,5 18 21 24
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 1601S   1,1 1,5 16,9 16 15,6 15,1 14,3 13,8 13 12,1 9,8 6,9
 SVI 1602S   2,2 3 33,7 32 31,2 30,2 28,6 27,6 26 24,1 19,6 13,9
 SVI 1603S   3 4 50,6 48 46,8 45,3 42,9 41,5 39 36,2 29,4 20,8
 SVI 1604S   4 5,5 67,5 64 62,4 60,4 57,2 55,3 52 48,3 39,1 27,7
 SVI 1605S   5,5 7,5 84,3 80 78 75,6 71,5 69,1 65 60,3 48,9 34,6
 SVI 1606S   5,5 7,5 101,2 96 93,6 90,7 85,8 82,9 78 72,4 58,7 41,6
 SVI 1607S   7,5 10 118,1 112 109,2 105,8 100,1 96,7 91 84,5 68,5 48,5
 SVI 1608S   7,5 10 134,9 128 124,8 120,9 114,4 110,6 104 96,5 78,3 55,4
 SVI 1610S   11 15 168,7 160 156 151,1 143 138,2 130 120,7 97,9 69,3
 SVI 1612S   11 15 202,4 192 187,2 181,3 171,6 165,8 156,1 144,8 117,4 83,1
 SVI 1614S   15 20 236,1 224 218,4 211,6 200,2 193,5 182,1 168,9 137 97
 SVI 1615S   15 20 253 240 234,1 226,7 214,5 207,3 195,1 181 146,8 103,9

Abmessung und Gewicht

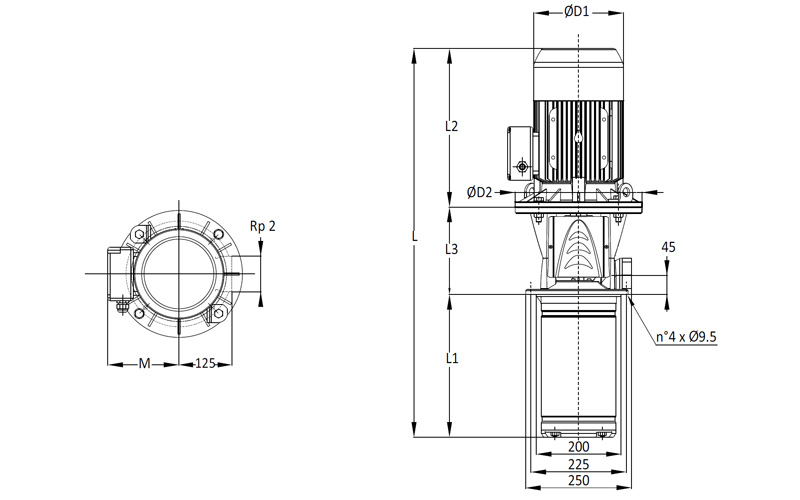

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI16 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI1601/02S11T   1,1 80 528 146 263 119 129 155 120 25
  SVI1602/02S22T   2,2 90 538 146 263 129 129 155 140 30
  SVI1603/03S30T   3 100 621 184 298 139 134 174 160 39
  SVI1604/04S40T   4 112 680 222 319 139 154 197 160 57
  SVI1605/05S55T   5,5 132 794 260 375 159 168 214 300 67
  SVI1606/06S55T   5,5 132 832 298 375 159 168 214 300 68
  SVI1607/07S75T   7,5 132 862 336 367 159 191 256 300 85
  SVI1608/08S75T   7,5 132 900 374 367 159 191 256 300 86
  SVI1610/10S110T   11 160 1069 450 428 191 191 256 350 119
  SVI1612/12S110T   11 160 1145 526 428 191 191 256 350 121
  SVI1614/14S150T   15 160 1287 602 494 191 240 313 350 130
  SVI1615/15S150T   15 160 1325 640 494 191 240 313 350 131
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 2 3 4 5 6 7 8 9 11 12 13 14 15 16
L1 Einbaulängen in mm
  SVI1601/02S11T   1,1 80 382 146 184 222 260 298 336 374 412 450 488 526 602 640 678
  SVI1602/02S22T   2,2 90 392 146 184 222 260 298 336 374 412 450 488 526 602 640 678
  SVI1603/03S30T   3 100 437 184 222 260 298 336 374 412 450 488 526 602 640 678
  SVI1604/04S40T   4 112 458 222 260 298 336 374 412 450 488 526 602 640 678
  SVI1605/05S55T   5,5 132 534 260 298 336 374 412 450 488 526 602 640 678
  SVI1606/06S55T   5,5 132 534 298 336 374 412 450 488 526 602 640 678
  SVI1607/07S75T   7,5 132 526 336 374 412 450 488 526 602 640 678
  SVI1608/08S75T   7,5 132 526 374 412 450 488 526 602 640 678
  SVI1610/10S110T   11 160 619 450 488 526 602 640 678
  SVI1612/12S110T   11 160 619 526 602 640 678
  SVI1614/14S150T   15 160 685 602 640 678
  SVI1615/15S150T   15 160 685 640 678

Baureihe SVI33..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 33 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Zugstangen, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Normmotor, komplett aus Edelstahl 1.4462/1.4401/1.4404/1.4408 • Druckstutzen kann mit Gegenflanschen gem. EN 1092 verbunden werden.
• Vier neue, überarbeitete Baugrößen (SVI 33-46-66-92) mit besserem Wirkungsgrad und höherer Leistung.
• Motorausführung je nach Baugröße: - mit Normmotor für bis zu 11 kW. - mit verstärkten Lagern zur Aufnahme des vertikalen Axialschubs für Leistungen ≥ 15 kW (ausgenommen SVI 3306/2, SVI 4604/2, SVI 9202, da mit Standardlagern).
• Entlastete Gleitringdichtung (standardmäßig SiC/C/FPM) gem. EN 12756 (ex DIN 24960) und ISO 3069, die ohne Motorausbau getauscht werden kann.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

SVI 33 (Ausführung S)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
4 Gehäuseadapter    Grauguss   EN 1561-GJL-250 (JL1040) ASTM Class 35
5 Welle    Edelstahl   EN 10088-1 - X17CrNi16-2 (1.4057) AISI 431
6 Motorlaterne Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

SVI 33 (Ausführung N)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
4 Gehäuseadapter    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
6 Motorlaterne  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Edelstahl
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
 l/min 0   250 300 366,7 400 500 600 666,7
 m 3/h 0   15 18 22 24 30 36 40
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 3301/1S   2,2 3 17,4 16,2 15,7 14,9 14,3 12,2 9,3 6,7
 SVI 3301S   3 4 23,8 21,7 21,2 20,3 19,8 17,8 15 12,7
 SVI 3302/2S   4 5,5 35,1 34,1 33,3 31,8 30,8 26,9 21,4 16,6
 SVI 3302/1S   4 5,5 40,8 38,8 37,9 36,3 35,4 31,7 26,6 22,3
 SVI 3303/2S   5,5 7,5 57,7 55,2 53,8 51,4 49,9 44,1 36,2 29,6
 SVI 3303S   7,5 10 71,5 67,4 66,2 64 62,7 57,7 50,7 44,6
 SVI 3304S   11 15 95,9 91,1 89,7 87,2 85,7 79,6 70,8 63,1
 SVI 3305/1S   11 15 112,7 107,2 105,3 101,9 99,8 91,7 80 70
 SVI 3306/2S   15 20 131,2 126,9 124,6 120,3 117,7 107,5 93,2 81,2
 SVI 3307/2S   15 20 156 149,9 147,3 142,7 139,8 128,4 112,2 98,2
 SVI 3307S   18,5 25 170,3 162,8 160,2 155,7 153 142,2 126,7 113,2
 SVI 3308/1S   18,5 25 187,4 179,5 176,5 171,3 168,1 155,5 137,4 121,7
 SVI 3309/1S   22 30 210,2 201,2 197,8 191,8 188,2 173,8 153,4 135,9
 SVI 3310/2S   22 30 226,4 217,2 213,4 206,8 202,6 186,4 163,5 143,9
 SVI 3310S   30 40 241,8 231,3 227,8 221,7 217,9 202,9 181,1 162,1

Abmessung und Gewicht

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI33 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI3301/1-01S22T   2,2 90 782 257 263 262 129 155 140 53
  SVI3301-01S30T   3 100 817 257 298 262 134 174 160 64
  SVI3302/2-02S40T   4 112 913 332 319 262 154 197 160 70
  SVI3302/1-02S40T   4 112 913 332 319 262 154 197 160 70
  SVI3303/2-03S55T   5,5 132 1064 407 375 282 168 214 300 88
  SVI3303-03S75T   7,5 132 1056 407 367 282 191 256 300 107
  SVI3304-04S110T   11 160 1227 482 428 317 191 256 350 128
  SVI3305/1-05S110T   11 160 1302 557 428 317 191 256 350 130
  SVI3306/2-06S150T   15 160 1443 632 494 317 240 313 350 165
  SVI3307/2-07S150T   15 160 1518 707 494 317 240 313 350 168
  SVI3307-07S185T   18,5 160 1518 707 494 317 240 313 350 176
  SVI3308/1-08S185T   18,5 160 1593 782 494 317 240 313 350 179
  SVI3309/1-09S220T   22 180 1668 857 494 317 240 313 350 193
  SVI3310/2-10S220T   22 180 1743 932 494 317 240 313 350 196
  SVI3310-10S300T   30 200 1862 932 613 317 278 354 400 207
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 1 2 3 4 5 6 7 8 9 10 11 12
L1 Einbaulängen in mm
  SVI3301/1-01S22T   2,2 90 525 257 332 407 482 557 632 707 782 857 932 1007 1082
  SVI3301-01S30T   3 100 260 257 332 407 482 557 632 707 782 857 932 1007 1082
  SVI3302/2-02S40T   4 112 581 332 407 482 557 632 707 782 857 932 1007 1082
  SVI3302/1-02S40T   4 112 581 332 407 482 557 632 707 782 857 932 1007 1082
  SVI3303/2-03S55T   5,5 132 657 407 482 557 632 707 782 857 932 1007 1082
  SVI3303-03S75T   7,5 132 649 407 482 557 632 707 782 857 932 1007 1082
  SVI3304-04S110T   11 160 745 482 557 632 707 782 857 932 1007 1082
  SVI3305/1-05S110T   11 160 745 557 632 707 782 857 932 1007 1082
  SVI3306/2-06S150T   15 160 811 632 707 782 857 932 1007 1082
  SVI3307/2-07S150T   15 160 811 707 782 857 932 1007 1082
  SVI3307-07S185T   18,5 160 811 707 782 857 932 1007 1082
  SVI3308/1-08S185T   18,5 160 811 782 857 932 1007 1082
  SVI3309/1-09S220T   22 180 811 857 932 1007 1082
  SVI3310/2-10S220T   22 180 811 932 1007 1082
  SVI3310-10S300T   30 200 930 932 1007 1082

Baureihe SVI46..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 46 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Zugstangen, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Normmotor, komplett aus Edelstahl 1.4462/1.4401/1.4404/1.4408 • Druckstutzen kann mit Gegenflanschen gem. EN 1092 verbunden werden.
• Vier neue, überarbeitete Baugrößen (SVI 33-46-66-92) mit besserem Wirkungsgrad und höherer Leistung.
• Motorausführung je nach Baugröße: - mit Normmotor für bis zu 11 kW. - mit verstärkten Lagern zur Aufnahme des vertikalen Axialschubs für Leistungen ≥ 15 kW (ausgenommen SVI 3306/2, SVI 4604/2, SVI 9202, da mit Standardlagern).
• Entlastete Gleitringdichtung (standardmäßig SiC/C/FPM) gem. EN 12756 (ex DIN 24960) und ISO 3069, die ohne Motorausbau getauscht werden kann.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

Mehrstufige Edelstahl Eintauchpumpe Typ SVI 33-92 Schnitt SVI 46 (Ausführung S)
Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
4 Gehäuseadapter    Grauguss   EN 1561-GJL-250 (JL1040) ASTM Class 35
5 Welle    Edelstahl   EN 10088-1 - X17CrNi16-2 (1.4057) AISI 431
6 Motorlaterne Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

SVI 46 (Ausführung N)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
4 Gehäuseadapter    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
6 Motorlaterne  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Edelstahl
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
 l/min 0   366,7 400 500 600 666,7 700 800 900 1000
 m 3/h 0   22 24 30 36 40 42 48 54 60
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 4601/1S   3 4 19,5 19,2 19 17,9 16,4 15,1 14,4 11,7 8,5 4,6
 SVI 4601S   4 5,5 27,2 24 23,7 22,5 21,1 19,9 19,3 17,1 14,3 10,8
 SVI 4602/2S   5,5 7,5 38,8 39,8 39,4 37,8 35,2 32,9 31,6 26,9 21,1 13,9
 SVI 4602S   7,5 10 52,6 48,5 48 46,1 43,7 41,7 40,6 36,5 31,4 25,1
 SVI 4603S   11 15 80,8 74,3 73,5 70,9 67,4 64,6 62,9 57,1 49,8 40,7
 SVI 4604/2S   15 20 92,4 90,7 89,9 86,9 82,5 78,6 76,3 68,3 58,2 45,6
 SVI 4605S   18,5 25 134,5 125,1 124 120 114,7 110,2 107,6 98,3 86,4 71,5
 SVI 4606S   22 30 161 149,8 148,5 143,8 137,4 132 128,9 117,8 103,7 86
 SVI 4607/2S   30 40 171,3 164,9 163,6 158,3 150,8 144,3 140,6 127,1 109,9 88,6
 SVI 4608/2S   30 40 198,2 190 188,4 182,4 173,8 166,4 162,2 146,9 127,3 103,1
 SVI 4609/2S   30 40 224,8 214,5 212,6 205,6 195,7 187,3 182,5 165,2 143,2 116

Abmessung und Gewicht

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI46 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI4601/1-01S30T   3 100 817 257 298 262 134 174 160 64
  SVI4601-01S40T   4 112 838 257 319 262 154 197 160 67
  SVI4602/2-02S55T   5,5 132 989 332 375 282 168 214 300 85
  SVI4602-02S75T   7,5 132 981 332 367 282 191 256 300 104
  SVI4603-03S110T   11 160 1152 407 428 317 191 256 350 125
  SVI4604/2-04S150T   15 160 1293 482 494 317 240 313 350 159
  SVI4605-05S185T   18,5 160 1368 557 494 317 240 313 350 171
  SVI4606-06S220T   22 180 1443 632 494 317 240 313 350 185
  SVI4607/2-07S300T   30 200 1637 707 613 317 278 354 400 205
  SVI4608/2-08S300T   30 200 1712 782 613 317 278 354 400 208
  SVI4609/2-09S300T   30 200 1787 857 613 317 278 354 400 210
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 1 2 3 4 5 6 7 8 9 10 11 12
L1 Einbaulängen in mm
  SVI4601/1-01S30T   3 100 560 257 332 407 482 557 632 707 782 857 932 1007 1082
  SVI4601-01S40T   4 112 581 257 332 407 482 557 632 707 782 857 932 1007 1082
  SVI4602/2-02S55T   5,5 132 657 332 407 482 557 632 707 782 857 932 1007 1082
  SVI4602-02S75T   7,5 132 649 332 407 482 557 632 707 782 857 932 1007 1082
  SVI4603-03S110T   11 160 745 407 482 557 632 707 782 857 932 1007 1082
  SVI4604/2-04S150T   15 160 811 482 557 632 707 782 857 932 1007 1082
  SVI4605-05S185T   18,5 160 811 557 632 707 782 857 932 1007 1082
  SVI4606-06S220T   22 180 811 632 707 782 857 932 1007 1082
  SVI4607/2-07S300T   30 200 930 707 782 857 932 1007 1082
  SVI4608/2-08S300T   30 200 930 782 857 932 1007 1082
  SVI4609/2-09S300T   30 200 930 857 932 1007 1082

Baureihe SVI66..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 66 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Zugstangen, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Normmotor, komplett aus Edelstahl 1.4462/1.4401/1.4404/1.4408 • Druckstutzen kann mit Gegenflanschen gem. EN 1092 verbunden werden.
• Vier neue, überarbeitete Baugrößen (SVI 33-46-66-92) mit besserem Wirkungsgrad und höherer Leistung.
• Motorausführung je nach Baugröße: - mit Normmotor für bis zu 11 kW. - mit verstärkten Lagern zur Aufnahme des vertikalen Axialschubs für Leistungen ≥ 15 kW (ausgenommen SVI 3306/2, SVI 4604/2, SVI 9202, da mit Standardlagern).
• Entlastete Gleitringdichtung (standardmäßig SiC/C/FPM) gem. EN 12756 (ex DIN 24960) und ISO 3069, die ohne Motorausbau getauscht werden kann.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

Mehrstufige Edelstahl Eintauchpumpe Typ SVI 33-92 Schnitt

SVI 66 (Ausführung S)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
4 Gehäuseadapter    Grauguss   EN 1561-GJL-250 (JL1040) ASTM Class 35
5 Welle    Edelstahl   EN 10088-1 - X17CrNi16-2 (1.4057) AISI 431
6 Motorlaterne Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

SVI 66 (Ausführung N)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
4 Gehäuseadapter    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
6 Motorlaterne  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Edelstahl
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

Kenndaten n ≈ 2900 1/min

Pumpentyp Nennleistung Q=Fördermenge
 l/min 0   500 600 750 900 1000 1100 1200 1416,7
 m 3/h 0   30 36 45 54 60 66 72 85
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 6601/1S   4 5,5 23,8 21,4 20,7 19,4 17,8 16,6 15,1 13,3 8,3
 SVI 6601S   5,5 7,5 29,2 25,8 24,8 23,3 21,8 20,7 19,4 17,9 13,4
 SVI 6602/2S   7,5 10 47,5 42,6 41,2 38,6 35,5 32,9 30 26,4 16,4
 SVI 6602S   11 15 60,4 55,7 54,4 52 49,3 47,1 44,7 42 34,6
 SVI 6603/2S   15 20 78,4 71,6 69,6 65,9 61,5 57,9 53,8 49 35,3
 SVI 6603S   18,5 25 91,4 84,7 82,7 79,3 75,2 72 68,5 64,4 53,5
 SVI 6604/1S   22 30 115,2 105,9 103,1 98,5 92,9 88,6 83,6 77,8 61,7
 SVI 6605/1S   30 40 145,6 134 130,5 124,7 117,8 112,4 106,3 99,2 79,4

Abmessung und Gewicht

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI66 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI6601/1-01S40T   4 112 853 272 319 262 154 197 160 73
  SVI6601-01S55T   5,5 132 929 272 375 282 168 214 300 83
  SVI6602/2-02S75T   7,5 132 1011 362 367 282 191 256 300 109
  SVI6602-02S110T   11 160 1107 362 428 317 191 256 350 124
  SVI6603/2-03S150T   15 160 1263 452 494 317 240 313 350 159
  SVI6603-03S185T   18,5 160 1263 452 494 317 240 313 350 160
  SVI6604/1-04S220T   22 180 1353 542 494 317 240 313 350 190
  SVI6605/1-05S300T   30 200 1562 632 613 317 278 354 400 203
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 1 2 3 4 5 6 7 8 9 10
L1 Einbaulängen in mm
  SVI6601/1-..   4 112 581 272 362 452 542 632 722 812 902 992 1082
  SVI6601-..   5,5 132 657 272 362 452 542 632 722 812 902 992 1082
  SVI6602/2-..   7,5 132 649    362 452 542 632 722 812 902 992 1082
  SVI6602-..   11 160 745    362 452 542 632 722 812 902 992 1082
  SVI6603/2-..   15 160 811       452 542 632 722 812 902 992 1082
 SVI6603-..   18,5 160 811       452 542 632 722 812 902 992 1082
  SVI6604/1-..   22 180 811          542 632 722 812 902 992 1082
  SVI6605/1-..   30 200 930             632 722 812 902 992 1082

Baureihe SVI92..S (N)

Mehrstufige Edelstahl-Eintauchpumpe mit Normmotor

Konstruktionsmerkmale Baureihe SVI 92 (Ausführungen S, N)

• vertikale Eintauchpumpe
• Ausführung "S" mit Standardmotor; Laufräder, Diffusoren, Zugstangen, Ansaug-Bodenscheibe und Filter komplett aus Edelstahl. Laterne mit Druckstutzen in Grauguss.
• Ausführung "N" mit Normmotor, komplett aus Edelstahl 1.4462/1.4401/1.4404/1.4408 • Druckstutzen kann mit Gegenflanschen gem. EN 1092 verbunden werden.
• Vier neue, überarbeitete Baugrößen (SVI 33-46-66-92) mit besserem Wirkungsgrad und höherer Leistung.
• Motorausführung je nach Baugröße: - mit Normmotor für bis zu 11 kW. - mit verstärkten Lagern zur Aufnahme des vertikalen Axialschubs für Leistungen ≥ 15 kW (ausgenommen SVI 3306/2, SVI 4604/2, SVI 9202, da mit Standardlagern).
• Entlastete Gleitringdichtung (standardmäßig SiC/C/FPM) gem. EN 12756 (ex DIN 24960) und ISO 3069, die ohne Motorausbau getauscht werden kann.
• Standardausführung für Temperaturbereich von -10°C bis +90°C.

Werkstoffe

Mehrstufige Edelstahl Eintauchpumpe Typ SVI 33-92 Schnitt

SVI 92 (Ausführung S)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Grauguss   EN 1561-GJL-200 (JL1030) ASTM Class 25
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
4 Gehäuseadapter    Grauguss   EN 1561-GJL-250 (JL1040) ASTM Class 35
5 Welle    Edelstahl   EN 10088-1 - X17CrNi16-2 (1.4057) AISI 431
6 Motorlaterne Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Grauguss EN 1561-GJL-250 (JL1040) ASTM Class 35
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

SVI 92 (Ausführung N)

Nr.  Bauteil    Werkstoff   Bezeichnung der Norm
 EUROPE      USA
1 Laterne mit Druckstutzen  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
2 Laudrad    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
3 Diffusor    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
4 Gehäuseadapter    Edelstahl   EN 10088-1-X2CrNiMo17-12-2 (1.4404) AISI 316L
5 Welle    Edelstahl   EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
6 Motorlaterne  Edelstahl   EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
7 Schleißring    Technopolymer PPS
8 Kupplung (ab 4 kW) Grauguss EN 1561-GJL-200 (JL1030) ASTM Class 25
9 Dichtungsgehäuse   Edelstahl
10 Gleitringdichtung    Siliziumkarbid/Kohle/FPM
11 Elastomere FPM
12 Kupplungsschutz    Edelstahl    EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
13 Wellenhülse und -lager    Wolframkarbid
14 Lager für Diffusor   Kohle
15 Pumpenfuß    Edelstahl EN 10213-4-GX5CrNiMo19-11-2 (1.4408) ASTM CF8M (AISI 316 cast)
16 Zugstangen Edelstahl EN 10088-1-X5CrNi18-10 (1.4301) AISI 304
17 Saugsieb Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316
18 Schrauben Edelstahl EN 10088-1-X5CrNiMo17-12-2 (1.4401) AISI 316

Kenndaten n ≈ 2900 1/min

Pumpentyp Nenn-Leistung Q=Fördermenge
 l/min 0   750 900 1000 1100 1200 1416,7 1600 1800 2000
 m 3/h 0   45 54 60 66 72 85 96 108 120
kW HP H= Förderhöhe in Meter Wassersäule
 SVI 9201/1S   5,5 7,5 24,5 22,2 21,5 20,9 20,2 19,4 17,3 15 11,8 7,9
 SVI 9201S   7,5 10 33,5 28,7 27,2 26,2 25,3 24,3 22,2 20,2 17,6 14,3
 SVI 9202/2S   11 15 49,4 45,1 43,7 42,5 41,2 39,6 35,5 30,9 24,6 16,8
 SVI 9202S   15 20 67,8 58,2 55,3 53,4 51,4 49,5 45,3 41,4 36,3 29,6
 SVI 9203/2S   18,5 25 82,4 74,4 71,6 69,6 67,3 64,8 58,6 52,2 43,6 32,9
 SVI 9203S   22 30 102,2 88,2 84 81,2 78,4 75,5 69,2 63,4 55,9 46,3
 SVI 9204/2S   30 40 115,7 104 99,9 97 93,8 90,4 82,2 73,8 62,8 49
 SVI 9204S   30 40 133,1 117 111,7 108 104,4 100,6 92,3 84,6 74,8 62,5

Abmessung und Gewicht

Mehrstufige Edelstahl Eintauchpumpe Baureihe SVI92 Abmessungen
Pumpentyp Motor Abmessungen (mm) Gewicht
 kW   Baugröße L  L1    L2    L3    M    D1    D2    kg
  SVI9201/1-01S55T   5,5 132 929 272 375 282 168 214 300 83
  SVI9201-01S75T   7,5 132 921 272 367 282 191 256 300 101
  SVI9202/2-02S110T   11 160 1107 362 428 317 191 256 350 123
  SVI9202-02S150T   15 160 1173 362 494 317 240 313 350 155
  SVI9203/2-03S185T   18,5 160 1263 452 494 317 240 313 350 167
  SVI9203-03S220T   22 180 1263 452 494 317 240 313 350 179
  SVI9204/2-04S300T   30 200 1472 542 613 317 278 354 400 200
  SVI9204-04S300T   30 200 1472 542 613 317 278 354 400 200
Pumpentyp Motor L2+L3 Anzahl der Stufen
 kW   Baugröße mm 1 2 3 4 5 6 7 8 9 10
L1 Einbaulängen in mm
  SVI9201/1-..   5,5 132 657 272 362 452 542 632 722 812 902 992 1082
  SVI9201-..   7,5 132 649 272 362 452 542 632 722 812 902 992 1082
  SVI9202/2-..   11 160 745    362 452 542 632 722 812 902 992 1082
  SVI9202-..   15 160 811    362 452 542 632 722 812 902 992 1082
  SVI9203/2-..   18,5 160 811       452 542 632 722 812 902 992 1082
 SVI9203-..   22 180 811       452 542 632 722 812 902 992 1082
  SVI9204/2-..   30 200 930          542 632 722 812 902 992 1082
  SVI9204-..   30 200 930          542 632 722 812 902 992 1082

Änderungen vorbehalten!
Die Firma Linn-Pumpen GmbH übernimmt keine Haftung für Folgeschäden, welche aus evtl. fehlerhaften Informationen resultieren.

Download

PDF Datenblatt
Download Mehrstufige Edelstahl-Eintauchpumpen SVI

Zum Seitenanfang
