Linn-Pumpen GmbH

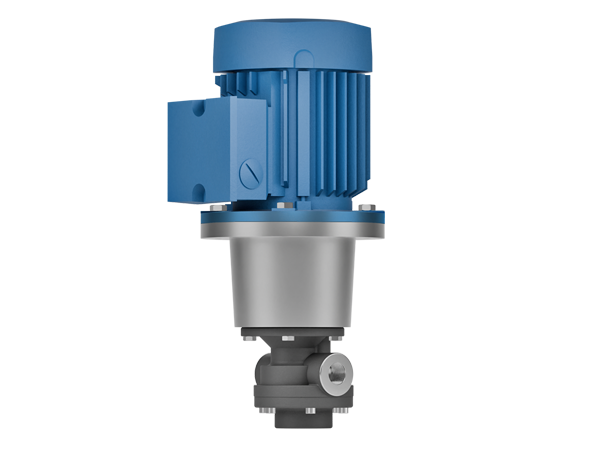

series FAM Electric gear-pumps for mounting in tanks by flange

Construction
Self-priming electric gear-pumps for mounting in tanks by flange. The pump head is mounted in the tank. The electric motor is located outside the tank. Suction- and pressure- connections Whitworth pipe threads - opposite 180°. For type FAM 5.. SAE-flange optionally.

Applications
ndustrial applications, for example:
Lubrication systems, coolant feed in machine tools, heat transfer, test bench and many more.

Example of liquids suitable for transport
Pure, non-explosive liquids, not corrosive against pump materials, without any solids. The liquids to deliver, must have lubricating characteristics.
Oil, mineral oil, synthetic oil, adhesives, sealants, polymers, diesel, paints, inks and many more





Download PDF catalog Download Electric Gear-Pumps for mounting in tanks by flange series FAM

Electric Gear-Pumps for mounting in tanks by flange series FAM

Operating conditions
Liquid temperature: -20°C to +60°C (NBR)
Ambient temperature from -20°C up to +40°C
Operating pressure: max. 100 bar
Others on request

Drive
Standard: three-phase asynchronous motor
Operation mode: Continuous operation S1
thermal class 155, protection IP 55
Optional: single-phase motor, DC-motors

cogwheel-Pump - directions

Gear pumps series FAMU with integrated pressure relief valve

The pumps series FAM optionally available as series FAMU with circulation valve in the pump head

Schnittzeichnung einer Öl Förderpumpe

further information

Materials

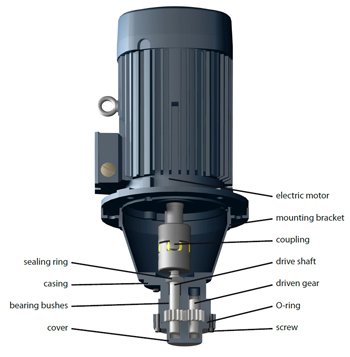

FOM Tankpump Gearpump sectional drawing
components Materials Alternativ
casing and cover cast iron - EN-GJL-250 - (GG25) ductile cast iron (GGG40)
shaft steel
gears steel, hardened and grinded
bearing bushes composite bearings
shaft seal Sealing Ring NBR FPM, PTFE, mechanical seal,
packing gland u.a.

FAM1.. Performance n ≈ 1450 1/min

type cm³/U motor
power
kW		 pressure
max. bar		 pressure (bar)
5 10 15 20 30 40 50
capacity (l/min)
FAM 1-017 0,12 0,25 10 0,17 0,14 - - - - -
FAM 1-06 0,43 0,25 10 0,6 0,55 - - - - -
FAM 15 0,85 0,25 50 1,15 1,1 1,05 1,0 0,9 0,8 0,6
FAM 17 1,2 0,25 50 1,6 1,55 1,5 1,4 1,3 1,1 0,9
FAM 110 1,8 0,25 40 2,3 2,25 2,2 2,1 2,0 1,8 1,6
0,37 50
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3%

Dimensions and weight

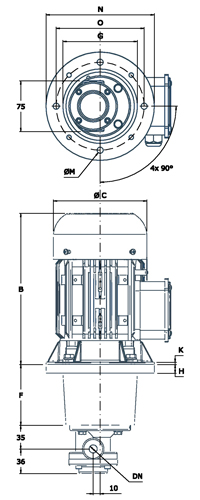

Zahnradpumpe für den Behältereinbau Baureihe FAM 1 Abmessungen
type DN   motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 1-017 G ¼" 0,25 176 124 9 90 110 13  9   160 130 8,9
FAM 1-06 G ¼"
FAM 15 G ¼"
FAM 17 G ¼" 0,37 176 124 9 90 110 13  9   160 130 9,9
FAM 110 G 3/8"

FAM2.. Performance n ≈ 1450 1/min

type cm³/U motor
power
kW		 pressure
max. bar		 pressure (bar)
5 10 15 20 30 40 50 60 70
capacity (l/min)
FAM 210 2,3 0,25 30 3,0 2,95 2,9 2,8 2,7 2,6 2,4 2,2 2,0
0,37 40
0,55 70
FAM 214 3,2 0,25 20 4,5 4,45 4,4 4,3 4,2 4,1 3,9 3,7 3,5
0,37 30
0,55 40
0,75 60
1,1 70
FAM 219 4,3 0,25 15 6 5,95 5,9 5,85 5,8 5,7 5,5 5,3 5,1
0,37 20
0,55 30
0,75 40
1,1 60
1,5 70
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3%

Dimensions and weight

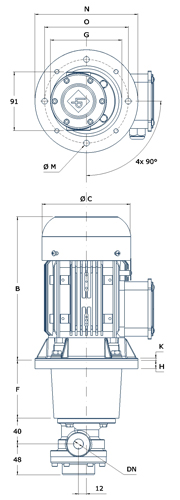

Zahnradpumpe für den Behältereinbau Baureihe FAM 2 Abmessungen
type DN motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 210
FAM 214		 G 3/8" 0,25 176 124 9 90 110 13  9   160 130 9,8
0,37 176 124 9 90 110 13  9   160 130 10,8
0,55 209 139 10 124 145 16  11   200 165 14,2
0,75 209 139 10 124 145 16  11   200 165 15,3
1,1 226 157 10 124 145 16  11   200 165 19,1
Typ DN motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 219 G ½" 0,25 176 124 9 90 110 13  9   160 130 9,8
0,37 176 124 9 90 110 13  9   160 130 10,8
0,55 209 139 10 124 145 16  11   200 165 14,2
0,75 209 139 10 124 145 16  11   200 165 15,3
1,1 226 157 10 124 145 16  11   200 165 19,1
1,5 248 157 10 124 145 16  11   200 165 21,6

FAM3.. Performance n ≈ 1450 1/min

type cm³/U motor
power
kW		 pressure
max. bar		 pressure (bar)
5 50 60 70 80 90 100
capacity (l/min)
FAM 310 5,10 0,25 10 7,4 7,0 6,9 6,8 6,7 6,6 6,5
0,37 15
0,55 25
0,75 35
1,1 50
1,5 75
2,2 100
FAM 314 7,10 0,25 8 10,2 9,4 9,1 8,8 8,5 8,0 7,4
0,37 10
0,55 15
0,75 25
1,1 35
1,5 50
2,2 80
3 100
FAM 318 9,10 0,25 5 13,2 12,1 11,8 11,5 11,2 10,8 10,4
0,37 8
0,55 12
0,75 20
1,1 30
1,5 40
2,2 60
3 80
4 100
FAM 323 11,70 0,25 4 16,7 15,6 15,2 14,8 14,4 14,0 13,6
0,37 6
0,55 10
0,75 15
1,1 25
1,5 33
2,2 45
3 65
4 90
5,5 100
FAM 328 14,10 0,37 5 20,3 19,4 19,0 18,6 18,2 17,7 17,2
0,55 8
0,75 12
1,1 18
1,5 25
2,2 35
3 50
4 70
5,5 100
FAM 333 16,70 0,37 4 24,1 23,2 22,9 22,5 22,1 21,6 21,1
0,55 6
0,75 10
1,1 15
1,5 20
2,2 30
3 40
4 55
5,5 80
7,5 100
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3%

Dimensions and weight

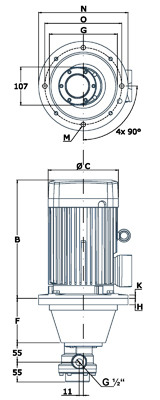

Zahnradpumpe für den Behältereinbau Baureihe FAM 310 - 323 Abmessungen
type motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 310
FAM 314
FAM 318
FAM 323		 0,25 176 124 9 90 110 13  M8   160 130 11,8
0,37 176 124 9 90 110 13  M8   160 130 12,8
0,55 209 139 10 110 145 16  M10   200 165 16,2
0,75 209 139 10 110 145 16  M10   200 165 17,3
1,1 226 157 10 110 145 16  M10   200 165 21,1
1,5 248 157 10 110 145 16  M10   200 165 23,6
2,2 272 177 11 124 190 18  M12   250 215 29,1
3 299 196 11 124 190 18  M12   250 215 35,6
4 333 196 11 124 190 18  M12   250 215 42,6
5,5 379 217 12 144 234 20  M12   300 265 55,6

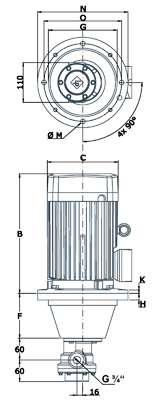

Zahnradpumpe für den Behältereinbau Baureihe FAM 328 - 333 Abmessungen
type motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 328
FAM 333		 0,37 176 124 9 90 110 13  M8   160 130 12,9
0,55 209 139 10 110 145 16  M10   200 165 16,3
0,75 209 139 10 110 145 16  M10   200 165 17,4
1,1 226 157 10 110 145 16  M10   200 165 21,2
1,5 248 157 10 110 145 16  M10   200 165 23,7
2,2 272 177 11 124 190 18  M12   250 215 29,2
3 299 196 11 124 190 18  M12   250 215 35,7
4 333 196 11 124 190 18  M12   250 215 42,7
5,5 379 217 12 144 234 20  M12   300 265 55,7
7,5 401 258 12 144 234 20  M12   300 265 74,7

FAM4.. Performance n ≈ 1450 1/min

type cm³/U motor
power
kW		 pressure
max. bar		 pressure (bar)
5 10 15 20 30 40 50
capacity (l/min)
FAM 422 21,20 0,55 5 30,50 30,30 30,10 29,80 29,40 29,00 28,50
0,75 8
1,1 12
1,5 15
2,2 25
3 32
4 45
5,5 50
FAM 426 25,00 0,55 4 36,20 36,00 35,80 35,50 35,10 34,70 34,20
0,75 6
1,1 10
1,5 13
2,2 20
3 28
4 37
5,5 50
FAM 430 28,90 0,55 3 41,60 41,40 41,20 40,90 40,50 40,10 39,60
0,75 5
1,1 9
1,5 12
2,2 18
3 24
4 32
5,5 45
7,5 50
FAM 434 32,80 0,55 2 47,30 47,10 46,90 46,60 46,20 45,80 45,30
0,75 4
1,1 7
1,5 10
2,2 15
3 21
4 28
5,5 38
7,5 50
FAM 438 36,70 0,55 2 53,00 52,80 52,60 52,30 51,90 51,50 51,00
0,75 4
1,1 7
1,5 8
2,2 14
3 19
4 25
5,5 35
7,5 50
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3%

Dimensions and weight

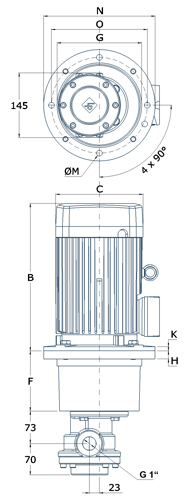

Zahnradpumpe für den Behältereinbau Baureihe FAM 4 Abmessungen
type motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 422
FAM 426
FAM 430
FAM 434
FAM 438		 0,55 209 139 10 110 145 16 11 200 165 21,2
0,75 209 139 10 110 145 16 11 200 165 22,3
1,1 226 157 10 110 145 16 11 200 165 26,1
1,5 248 157 10 110 145 16 11 200 165 28,6
2,2 272 177 11 124 190 18 14 250 215 34,4
3 299 196 11 124 190 18 14 250 215 40,9
4 333 196 11 124 190 18 14 250 215 47,9
5,5 379 217 12 144 234 20 14 300 265 61,2
7,5 401 258 12 144 234 20 14 300 265 80,2

FAM5.. Performance n ≈ 1450 1/min

type cm³/U motor
power
kW		 pressure
max. bar		 pressure (bar)
5 10 15 20 30 40 50
capacity (l/min)
FAM 545 43,40 0,55 2 62,70 62,50 62,30 61,80 61,30 60,80 60,30
0,75 4
1,1 6
1,5 8
2,2 12
3 16
4 22
5,5 30
7,5 41
11 50
FAM 556 54,00 0,55 2 78,10 77,90 77,70 77,20 76,70 76,20 75,70
0,75 3
1,1 5
1,5 7
2,2 10
3 13
4 17
5,5 24
7,5 32
11 48
15 50
FAM 570 67,50 0,75 2 97,70 97,50 97,20 96,70 96,20 95,70 95,20
1,1 4
1,5 5
2,2 8
3 10
4 14
5,5 19
7,5 26
11 38
15 50
FAM 590 86,80 1,1 3 124,00 123,80 123,60 123,10 122,60 122,10 121,60
1,5 4
2,2 6
3 8
4 11
5,5 15
7,5 20
11 30
15 40
18 50
Valid for hydraulic oil with 35 mm²/s at 50 °C Oil-Speed: max. 1,5 m/s suction side, max. 4,5 m/s pressure side
Tolerance of capacity: +/- 3%

Dimensions and weight

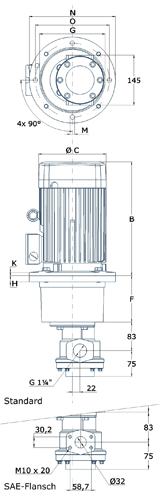

Zahnradpumpe für den Behältereinbau Baureihe FAM545-556 Abmessungen
type motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 545
FAM 556		 0,55 209 139 10 110 145 16 11 200 165 21,7
0,75 209 139 10 110 145 16 11 200 165 22,8
1,1 226 157 10 110 145 16 11 200 165 26,6
1,5 248 157 10 110 145 16 11 200 165 29,1
2,2 272 177 11 124 190 18 14 250 215 34,9
3 299 196 11 124 190 18 14 250 215 41,4
4 333 196 11 124 190 18 14 250 215 48,3
5,5 379 217 12 144 234 20 14 300 265 61,7
7,5 401 258 12 144 234 20 14 300 265 80,7
11 449 258 13 188 260 25 17 350 300 97,7
15 499 313 13 188 260 25 17 350 300 132

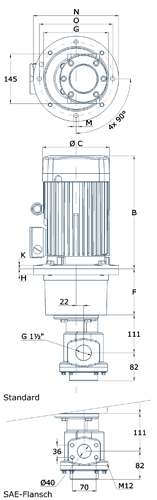

Zahnradpumpe für den Behältereinbau Baureihe FAM570-590 Abmessungen
type motor
power 		dimensions (mm) weight
(kg)
 B    øC    K    F    øG   H    M    N    O
FAM 570
FAM 590		 0,75 209 139 10 110 145 16 11 200 165 24,8
1,1 226 157 10 110 145 16 11 200 165 28,6
1,5 248 157 10 110 145 16 11 200 165 31,1
2,2 272 177 11 124 190 18 14 250 215 36,9
3 299 196 11 124 190 18 14 250 215 43,4
4 333 196 11 124 190 18 14 250 215 50,3
5,5 379 217 12 144 234 20 14 300 265 63,7
7,5 401 258 12 144 234 20 14 300 265 82,7
11 449 258 13 188 260 25 17 350 300 99,7
15 499 313 13 188 260 25 17 350 300 134
18,5 499 313 13 188 260 25 17 350 300 150

Subject to change!
